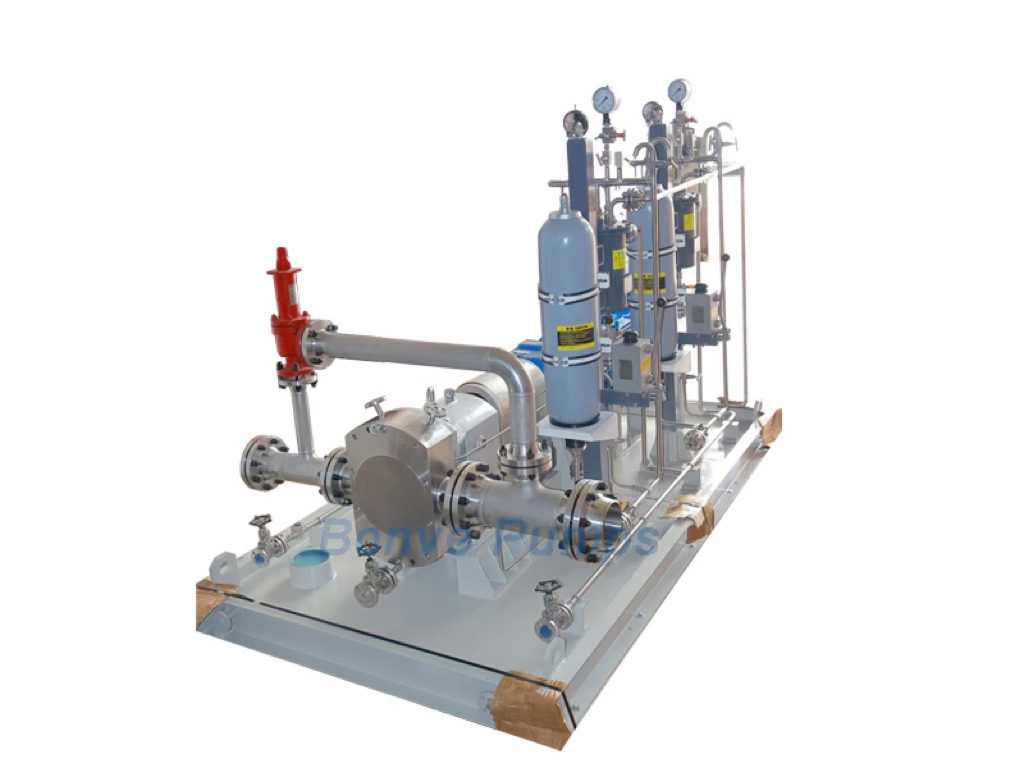

Bomba lobular rotativa Bonve con sistema de termosifón
Cuando una compañía petrolera transfiere fluidos tóxicos, inflamables, explosivos o corrosivos, debe minimizar el riesgo de accidentes en sitio causados por posibles fallas en los sellos mecánicos. De acuerdo con la norma API 676, las bombas lobulares rotativas están equipadas con sellos mecánicos dobles y un sistema de termosifón que cumple con la norma API 682 (PLAN53A, PLAN53B o PLAN54). Un fluido de barrera presurizado, mantenido por el acumulador en el sistema de termosifón, impide que el fluido escape a la atmósfera. El fluido de barrera enfría y lubrica las caras del sello; el calor generado por el sello se elimina en un intercambiador de calor externo refrigerado por agua o aire. Esta configuración mejora notablemente el entorno operativo del sello mecánico, aumenta su confiabilidad, extiende su vida útil y garantiza el funcionamiento continuo y eficiente de la bomba.
La instrumentación instalada en el sistema de termosifón, que incluye transmisores de presión, transmisores de temperatura, manómetros y termómetros, proporciona a los operadores datos en tiempo real para las inspecciones de rutina. Si el sello mecánico doble comienza a fallar, la presión del acumulador disminuirá. Una vez que la presión disminuye y alcanza el punto de ajuste de alarma baja del transmisor de presión, este envía una señal de alarma al DCS, lo que permite a los operadores apagar la bomba rápidamente para su inspección y mantenimiento.

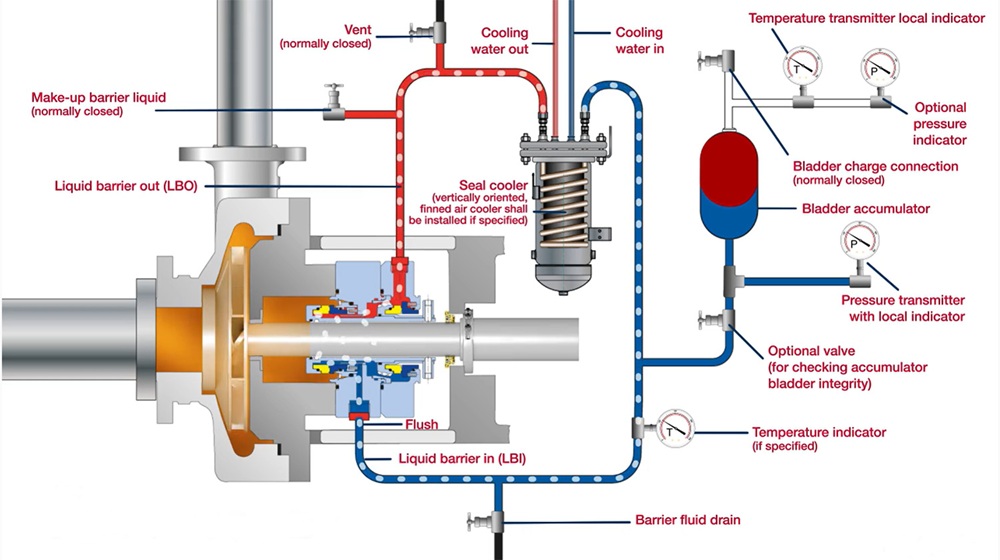

API 682 -PLAN53A PID

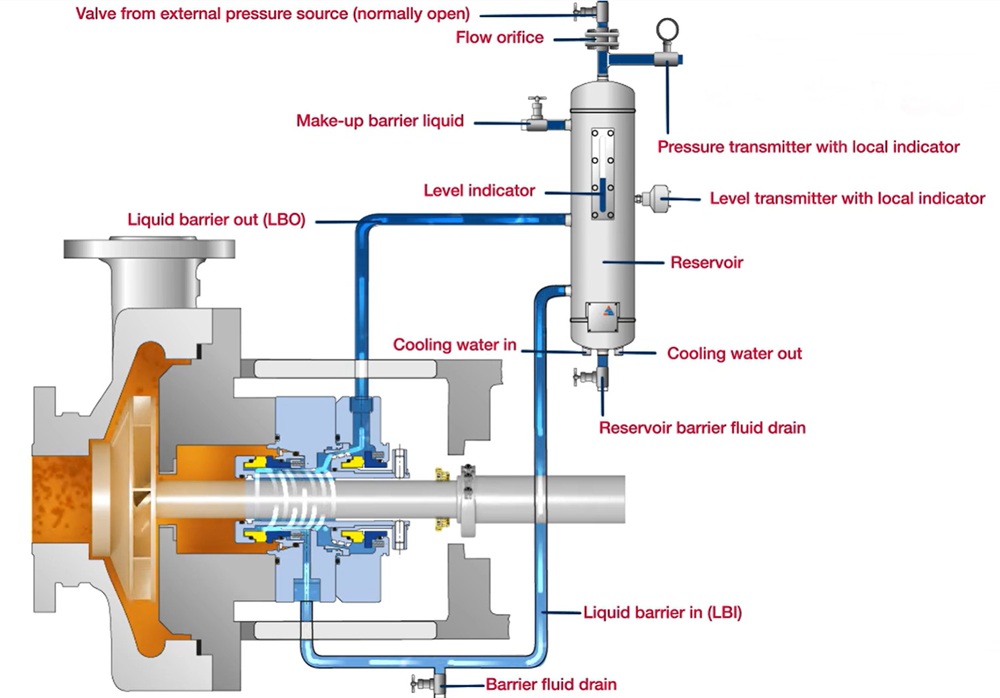

API 682 -PLAN53B PID
Válvula de seguridad de presión externa
Protección contra sobrepresión. Evita que la bomba y la tubería aguas abajo superen su presión de diseño si la línea de descarga se bloquea o se estrangula.
Diseño de bandeja de goteo
1. Mantiene los líquidos tóxicos, inflamables o corrosivos fuera del patín y las pasarelas, lo que reduce los riesgos de incendio, explosión y salud y simplifica la descontaminación.
2. Permite el drenaje controlado del líquido recolectado a un drenaje cerrado o recipiente de recuperación para su eliminación o reciclaje seguro, manteniendo una instalación limpia y compatible.
Confiabilidad del sellado
1. Los sellos mecánicos dobles (SiC/SiC o TC/TC) con elastómeros FFKM garantizan cero fugas bajo una presión de 1,2 MPa.
2.La sincronización de la chaveta del eje patentada evita la colisión del rotor durante los arranques instantáneos.
Material en contacto con el medio
1.
Acero inoxidable 304, 316, 316L
2.Acero inoxidable dúplex 2205, 2507
Transferencia de medios típica:
Hidrocarburos ligeros, propilenglicol, metanol, etanol, oxazolidinona, éter isopropílico, n-pentano, disolvente DBP, benceno, tolueno, xileno, aguas residuales químicas cargadas de ácido/álcali, cloro líquido, anilina, solución de sulfuro de hidrógeno, efluente que contiene azufre, ácido sulfúrico concentrado, ácido nítrico concentrado, ácido fluorhídrico, solución de hidróxido de sodio y muchos otros.
Bombas lobulares Bonve Consiste básicamente en dos rotores lobulares que giran sincronizados, impulsados por un par de engranajes síncronos en la caja de engranajes. Los rotores son impulsados por el eje principal y el subeje para girar en sentido inverso, lo que modifica la capacidad de la bomba, genera un alto vacío y presión de descarga, generando así un bombeo eficiente. Se mantiene un espacio entre los rotores y la carcasa de la bomba, lo que evita la fricción, prolonga la vida útil, evita daños y evita reacciones físicas y químicas con los productos bombeados.
· Diagrama de rotor de dos alas
·
· Diagrama de rotores trilobulares
·
Partes principales de la bomba completa
Las bombas completas Bonve suelen constar de bomba de eje libre, acoplamiento con su protección, motorreductor y placa base. Con su pedido, se suministra la bomba de eje libre o la bomba completa.
Estructura de bomba de eje desnudo
Detalles de la estructura
Bonve tiene una ventaja sobre la bomba de lóbulos que ninguna otra empresa puede igualar.
1.
Rotor
El error de los rotores procesados por CNC es extremadamente bajo. Su exclusivo rotor sella perfectamente la entrada y la salida de la bomba. El grado de vacío de la bomba es de hasta -0,095 MPA. El material y el tipo del rotor se pueden seleccionar según las características del producto bombeado.
2.
Eje
:El eje de transmisión se procesa mediante un centro de mecanizado CNC, que
h
Tiene características de alta precisión, alta resistencia a la flexión y fuerte resistencia al desgaste.
3.
Cavidad de la bomba
La cavidad de la bomba está sellada por una tapa de apertura rápida, lo que facilita su mantenimiento. El cuerpo de la bomba se procesa mediante mecanizado CNC.
en
gramo.
4.
Engranajes
:Los engranajes síncronos de alta precisión y alto estándar tienen buen engrane, transmisión suave, bajo nivel de ruido y excelente capacidad de carga.
5.
Sello mecánico
:El material y el tipo de sello se seleccionan de acuerdo con las características del producto bombeado, para garantizar cero fugas, sin contaminación y una producción más respetuosa con el medio ambiente.
6.
Aspectos
:Seis cojinetes dispuestos en una disposición separada aumentan la concentricidad del funcionamiento de la bomba, mejoran la capacidad de soporte del eje y hacen que el funcionamiento de la bomba sea más estable, aumentando así la vida útil del eje y del sello mecánico.
7.
Caja de cambios
:La caja de cambios se procesa mediante CNC, con alta precisión, h
i
Alta concentricidad y fuerte versatilidad.
8.
Huso
Utilizamos estrías en los rodamientos y el husillo, lo que reduce el riesgo de deslizamiento de la bomba. Las estrías de alta precisión garantizan un funcionamiento más suave de la bomba y una vida útil mucho mayor que la de sus competidores.
Tipos de bombas completas
Parámetros técnicos
|
Modelo |
Desplazar -mento |
RPM |
Fluir |
Dis. Pre. |
Fuerza |
Vacío |
Tamaño del puerto |
Máximo viscosidad |
|
|
(De izq. a der.) |
(rpm) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(milímetros) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0,37-1,1 |
-0.080 |
25 |
1.500.000 |
|
40BV12-2 |
0,15 |
10-1000 |
0-2 |
0-1.2 |
0,75-2,2 |
-0.080 |
40 |
1.500.000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1.500.000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1.500.000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1.500.000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1.500.000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1.500.000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1.500.000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1.500.000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1.500.000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1.500.000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1.500.000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1.500.000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1.500.000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1.500.000 |
Nota:
1. Medio de prueba: agua. La densidad, viscosidad y temperatura del líquido son factores importantes a la hora de elegir la bomba.
2. La velocidad, el caudal, la potencia eléctrica y la presión se variarán según las diferentes propiedades del líquido.
3. El tamaño del puerto se puede cambiar según sea necesario.
Directrices de selección
|
Su industria |
|
||
|
Acerca del medio de bombeo |
Nombre: |
||
|
Densidad (g/m³): |
|||
|
Viscosidad (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de pH: |
|||
|
Contenido sólido (%): |
|||
|
Tamaño sólido (mm): |
|||
|
Lado de succión |
Presión: Positiva ( ) bar; Negativa ( ) bar |
¿Qué altura (m): |
|
|
Longitud de la tubería de succión (m): |
Diámetro (mm): |
||
|
Curvas (Uds): |
Pieza en T (piezas): |
Válvulas (Uds.): |
|
|
Lado de descarga |
Presión (Mpa): |
||
|
Longitud de la tubería de impulsión vertical (m): Longitud total de la tubería de suministro (m): |
Diámetro (mm): |
||
|
Curvas (Uds): |
Pieza en T (piezas): |
Válvulas (Uds.): |
|
|
Caudal requerido (L/H) |
Flujo de operación: |
Caudal máximo: |
|
|
Material de bomba necesario |
SS304 ( ) SS316 ( ) SS316L ( ) Acero inoxidable dúplex ( ) |
||
|
Se requiere motor |
Fase: Única ( ) Tres ( ) |
Voltaje (V): |
Frecuencia (Hz): |
|
Grado de protección IP: |
Eficiencia energética: |
Antiexplosivo: |
|
|
Tipo de instalación |
Fijado ( ) |
Móvil ( ) |
% |
