Bomba de lóbulo bonve: la opción ideal para la transferencia de resina epoxi
En el ámbito del manejo de la resina epoxi, la precisión y la estabilidad química son de suma importancia De vanguardia de Bonve Bomba de lóbulo de acero inoxidableestá específicamente diseñado para satisfacer las demandas únicas de transferencia de resina epoxi
Ventajas estructurales únicas
El diseño del rotor de levas permite una acción de bombeo de alta viscosidad de baja cola Los rotores mecanizados con precisión funcionan en armonía para mantener tasas de flujo consistentes mientras manejan rellenos y endurecedores abrasivos
Esto garantiza relaciones de mezcla precisas de componentes de resina y previene el curado prematuro, preservando la integridad química del material y el rendimiento de la unión
Capacidades de resolución de problemas
Las bombas tradicionales a menudo luchan con el atrapamiento del aire, la mezcla desigual o la separación de componentes debido a la naturaleza de doble componente del epoxi y las propiedades tixotrópicas
La bomba de rotor de levas de Bonve aborda estos desafíos con:
1 Piezas resistentes al desgaste: las piezas SS316 se utilizan para garantizar que no hay desgaste y no contaminación durante la transmisión del material
2 Sistema de calentamiento (opcional): se puede agregar el cuerpo de la bomba de calor para mantener el material a una temperatura determinada y reducir la solidificación
3 Baja velocidad: bomba a baja velocidad para garantizar sin cavitación, de modo que el material suave la transmisión
Esta combinación reduce el desgaste de la bomba en un 35 por ciento en comparación con otras bombas, al tiempo que se extiende la vida útil del sello y la bomba en un 50 por ciento en entornos agresivos
Versatilidad entre la industria
Ya sea en fabricación compuesta (pegamento compuesto), electrónica (grasa térmica de silicona) o automotriz (dispensación de adhesivos), nuestra bomba asegura:
- Cero contaminación cruzada (superficies químicamente inertes)
- caudales de 0 5 a 400m3/hr
- Manejo de viscosidad hasta 3.000,000 de CP
El diseño sin fugas de la bomba y las capacidades de limpieza rápida lo hacen ideal para cambios de material frecuentes en las instalaciones de productos múltiples
Acerca de Bomba de lóbulo de acero inoxidable bonve
Bomba de lóbulo bonve es una bomba especializada de desplazamiento positivo con su diseño de elementos de bomba sin contacto tiene la capacidad de cubrir una amplia gama de aplicaciones en la industria El diseño higiénico, la construcción de acero inoxidable anticorrosivo y la acción de bombeo suave han establecido estas bombas en las industrias de alimentos, bebidas, lácteos y farmacéuticos
Las características incluyen:
● ¢ Transferencia suave de delicados sólidos suspendidos
● ¢ Operación bidireccional
● ¢ Tamaño compacto con alto rendimiento y entrada de baja energía
● ¢ Capacidad para bombear medios sensibles al corte
● ¢ fácil mantenimiento
Bombas de lóbulo bonveBásicamente consisten en dos rotores de lóbulo, que giran sincrónicamente impulsados por un par de engranajes sincrónicos en la caja de cambios Los rotores son impulsados por el eje y el sub-eje principales para girar en una dirección inversa sincrónica, que cambia la capacidad de la bomba, acumula altas vacío y presión de descarga, por lo que se forma un bombeo eficiente La brecha se mantiene entre los rotores y entre la carcasa de la bomba, sin fricción, vida larga, sin daños, sin reacción física y química a los productos bombeados
·Diagrama del rotor de bi-ala
·
·Diagrama de rotores de tri-lóbulo
·
Partes principales de la bomba completa

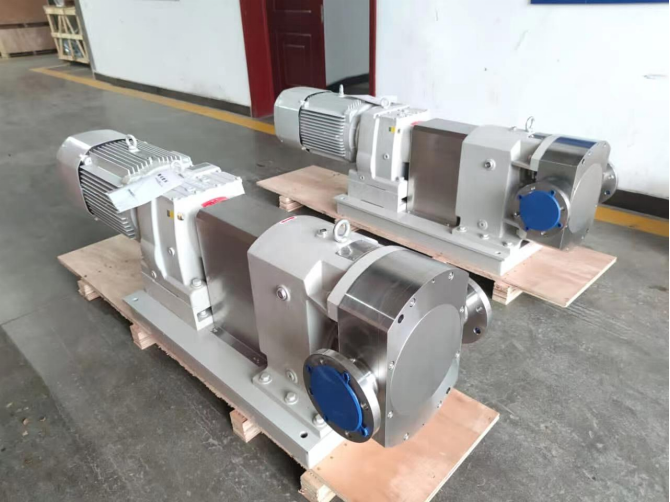

Las bombas completas de Bonve generalmente se componen de bomba de eje desnuda, acoplamiento y su protección, motor engranado y placa base Con su pedido, se suministra bomba de eje desnuda o bomba completa
Estructura de la bomba de eje desnudo
Detalles de la estructura
Bonve tiene una ventaja sobre la bomba de lóbulo que ninguna otra compañía puede igualar
1. Rotor: El error de los rotores procesados por CNC es extremadamente pequeño El rotor único sella perfectamente la entrada y la salida de la bomba El grado de vacío de la bomba es de hasta -0 095MPA El material y el tipo del rotor se pueden seleccionar de acuerdo con las características del producto bombeado
2. Eje: El eje de la transmisión se procesa mediante CNC Machining Center, queHtiene características de alta precisión, alta resistencia a la flexión y una fuerte resistencia al desgaste
3. Cavidad de la bomba: La cavidad de la bomba está sellada por una cubierta de la bomba que se puede abrir rápidamente, lo que permite un mantenimiento rápido de la bomba El cuerpo de la bomba es procesado por CNC Machinengramo
4. Engranaje: Los engranajes sincrónicos de alta precisión y altos estándares tienen buena malla, transmisión suave, bajo ruido y excelente capacidad de rodamiento
5. Sello mecánico: El material y el tipo de sello se seleccionan de acuerdo con la característica del producto bombeado, para garantizar una fuga cero, sin contaminación y más producción ambiental
6. Aspectos: Seis cojinetes dispuestos en una disposición separada aumentan la concentricidad de la operación de la bomba, mejoran la capacidad de rodamiento del eje y hacen que la bomba se ejecute más estable, aumentando así la vida útil del eje y el sello mecánico
7. Caja de engranajes: La caja de engranajes es procesada por CNC, con alta precisión, HiConcentricidad de GH y fuerte versatilidad
8. Huso: Usamos splines los cojinetes y el huso, hace que la bomba sea menos probable que se deslice La spline de alta precisión hace que la bomba funcione más bien, y la vida útil es mucho más alta que la de sus pares
Tipos completos de bombas
Parámetros técnicos
Modelo | Desplazar -mir | Rpm | Fluir | Dis Pre | Fuerza | Vacío | Tamaño de puerto | Máximo viscosidad |
| (L/R) | (R/min) | (Mâ³/H) | (MPA) | (KW) | (MPA) | (mm) | (CP) |
25bv12-05 | 0. 06 | 10-1000 | 0-0. 5 | 0-1. 2 | 0. 37-1. 1 | -0. 080 | 25 | 1,500,000 |
40bv12-2 | 0. 15 | 10-1000 | 0-2 | 0-1. 2 | 0. 75-2. 2 | -0. 080 | 40 | 1,500,000 |
50bv12-5 | 0. 32 | 10-800 | 0-5 | 0-1. 2 | 1. 5-4 | -0. 085 | 50 | 1,500,000 |
65BV12-10 | 0. 65 | 10-600 | 0-10 | 0-1. 2 | 2. 2-7. 5 | -0. 085 | 65 | 1,500,000 |
80bv12-20 | 1. 74 | 10-500 | 0-20 | 0-1. 2 | 4-15 | -0. 095 | 80 | 1,500,000 |
90BV12-30 | 2. 60 | 10-500 | 0-30 | 0-1. 2 | 5. 5-22 | -0. 095 | 100 | 1,500,000 |
100BV12-40 | 3. 65 | 10-500 | 0-40 | 0-1. 2 | 7. 5-30 | -0. 095 | 100 | 1,500,000 |
125bv12-50 | 4. 60 | 10-500 | 0-50 | 0-1. 2 | 7. 5-37 | -0. 095 | 125 | 1,500,000 |
140BV12-70 | 6. 10 | 10-500 | 0-70 | 0-1. 2 | 11-45 | -0. 095 | 150 | 1,500,000 |
150BV12-80 | 7. 63 | 10-500 | 0-80 | 0-1. 2 | 11-55 | -0. 095 | 150 | 1,500,000 |
200BV12-120 | 11. 56 | 10-400 | 0-120 | 0-1. 2 | 15-75 | -0. 095 | 200 | 1,500,000 |
250BV12-150 | 14. 22 | 10-400 | 0-150 | 0-1. 2 | 18. 5-90 | -0. 095 | 250 | 1,500,000 |
300BV12-200 | 20. 80 | 10-300 | 0-200 | 0-1. 2 | 22-110 | -0. 095 | 300 | 1,500,000 |
350BV12-300 | 32. 60 | 10-250 | 0-300 | 0-1. 2 | 45-160 | -0. 095 | 350 | 1,500,000 |
400BV12-400 | 50. 40 | 10-250 | 0-400 | 0-1. 2 | 55-200 | -0. 095 | 400 | 1,500,000 |
Nota:
1 Medio probado: agua La densidad, la viscosidad y la temperatura de su líquido son necesarios para suministrar cuando elija la bomba
2 Velocidad, caudal, potencia eléctrica y presión se variarán de acuerdo con diferentes propiedades líquidas
3 El tamaño del puerto se puede cambiar según sea necesario
Pautas de selección
Tu industria |
| ||
Acerca de la bomba medio | Nombre: | ||
Densidad (g/mâ³): | |||
Viscosidad (MPA S): | |||
Temperatura (●): | |||
Valor de pH: | |||
Contenido sólido (%): | |||
Tamaño sólido (mm): | |||
Lado de succión | Presión: barra positiva (); Negtive () bar | Que alto (m): | |
Longitud de la tubería de succión (M): | Diámetro (mm): | ||
Curvas (PC): | T-Piece (PCS): | Válvulas (PC): | |
Lado de descarga | Presión (MPA): | ||
Longitud de la tubería de entrega vertical (M): Longitud total de la tubería de entrega (M): | Diámetro (mm): | ||
Curvas (PC): | T-Piece (PCS): | Válvulas (PC): | |
Caudal requerido (l/h) | Flujo operativo: | Max fluir: | |
Se requiere material de bomba | Ss304 () ss316 () ss316l () duplex acero inoxidable () | ||
Se requiere un motor | Fase: Single () Tres ( ) | Voltaje (v): | Frecuencia (Hz): |
Grado IP: | Eficiencia energética: | Anti-explosivo: | |
Tipo de instalación | Fijado ( ) | Móvil () | % |
