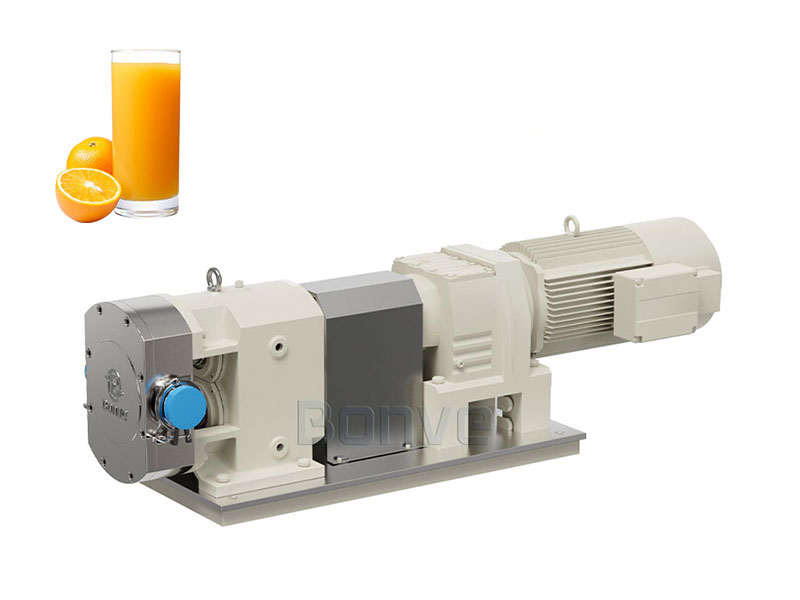

Bombas de lóbulos rotativos SS316 de grado alimenticio para transferencia de jugo concentrado
Bomba lobular rotativa Bonve No es sólo una bomba, es un compromiso con la calidad.
Diseñada específicamente para productos lácteos delicados, la bomba de lóbulos rotativos Bonve garantiza que la textura, la viscosidad y la sensación cremosa en boca características de su jugo concentrado se mantengan desde el tanque de mezcla hasta la línea de llenado.
Dígale adiós a la degradación del producto y hola a una eficiencia operativa inigualable.
El desafío: ¿Por qué fallan las bombas estándar? Concentrados
Los jugos concentrados son el elemento vital de su operación, pero son notoriamente exigentes. Su alta viscosidad, sólidos abrasivos y naturaleza sensible pueden causar estragos en los equipos estándar.
Daño por corte: Las bombas centrífugas destruyen estructuras celulares delicadas, lo que provoca pérdida de sabor, degradación del color y separación.
Ineficiencia y cavitación: La alta viscosidad afecta negativamente a las bombas ineficientes, lo que provoca cavitación, flujo inconsistente y un alto desperdicio de energía.
Atrapamiento y contaminación del producto: Las geometrías internas complejas albergan productos y bacterias, lo que convierte la limpieza en una pesadilla y pone en riesgo lotes enteros.
Tiempo de inactividad excesivo: La limpieza, el mantenimiento y las averías frecuentes detienen su línea de producción, lo que le cuesta tiempo y dinero.

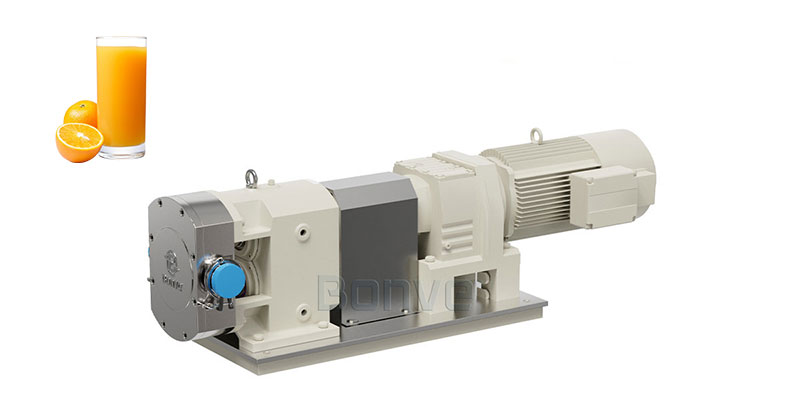

Solución de bombeo de jugo concentrado Bonve
La bomba lobular rotativa Bonve aborda este desafío fundamental con su innovador diseño de baja velocidad y alto volumen. A diferencia de las bombas centrífugas, nuestra tecnología de lóbulos rotativos mueve el producto mediante dos lóbulos sincronizados sin contacto. Esto crea un movimiento de desplazamiento suave y positivo que eleva el jugo concentrado en lugar de fragmentarlo, garantizando que su producto sea exactamente lo que su cliente disfruta.
Ventajas de la bomba lobular rotativa Bonve
Diseñada específicamente para fluidos espesos y cargados de partículas, la bomba lobular rotativa Bonve se destaca en el manejo de jugos concentrados con estas innovaciones:
1. Diseño de rotor de flujo suaveA diferencia de los engranajes tradicionales, nuestros rotores sincronizados y sin engrane elevan el producto a través de la cámara de bombeo. Esto crea un flujo suave, sin pulsaciones y de bajo cizallamiento que protege incluso los concentrados más sensibles, desde delicados purés de frutos rojos hasta una espesa pasta de tomate.
2. Construcción higiénica inigualable
Fabricado en acero inoxidable 316L de primera calidad con acabados electropulidos (Ra < 0,6 µm). Todas las superficies en contacto con el producto cumplen con las normativas de la FDA y la CE. Las conexiones Tri-Clamp garantizan una integración perfecta y sin fugas en su línea de proceso sanitario.
3. Diseñado para los entornos más difíciles
El sello mecánico tipo cartucho está diseñado para una larga vida útil y está disponible en diversos materiales para soportar una amplia gama de temperaturas y niveles de pH. El robusto tren de transmisión está diseñado para soportar altas exigencias de par, lo que garantiza la fiabilidad bajo cargas pesadas continuas.
4. Mantenimiento inteligente y sencillo
El diseño de tapa frontal de liberación rápida permite la inspección del rotor y el reemplazo de sellos en minutos sin desconectar la bomba de la tubería. Esta modularidad reduce drásticamente el tiempo medio de reparación.
¿Por qué elegir la bomba de lóbulos para jugo concentrado Bonve?
1. Garantía de integridad del producto: el objetivo principal de diseño de Bonve es proteger la calidad de su producto.
La operación de baja velocidad y bajo cizallamiento garantiza que las propiedades sensoriales de su jugo concentrado permanezcan intactas.
2. Experiencia comprobada: Más de 15 años de experiencia en la industria láctea y alimentaria.
3. Soluciones personalizadas: Las bombas se pueden personalizar para adaptarse al diseño exacto de su línea de producción.
Sección de preguntas frecuentes
-
P: ¿Cómo funciona el diseño de bajo cizallamiento?
A: El funcionamiento de bajo esfuerzo cortante se logra mediante una combinación de grandes cámaras de bombeo, perfiles de rotor optimizados y velocidades de operación más lentas en comparación con las bombas centrífugas. Esto minimiza la agitación mecánica y las fuerzas de esfuerzo cortante que pueden dañar jugo concentrado Estructura de la proteína. -
P: ¿Sus sellos son compatibles con la limpieza en caliente y soluciones cáusticas?
A: Por supuesto. Ofrecemos una gama de materiales de sellado que cumplen con la FDA (como FKM/Viton), seleccionados específicamente para soportar altas temperaturas y productos químicos agresivos de limpieza en el lugar (CIP). -
P: ¿Ofrecen configuraciones personalizadas?
-
A: Sí. Podemos personalizar los tamaños de los puertos, los acabados de las superficies y las especificaciones del motor para satisfacer exactamente el diseño de su planta y los requisitos del proceso.
Acerca de la bomba lobular rotativa Bonve
Bonve ofrece la gama más amplia de bombas lobulares rotativas para la industria alimentaria. Como excelente fabricante de bombas, nuestras sólidas barreras técnicas han sido un potente apoyo para la reforma e innovación de nuestras bombas Bonve. Hasta la fecha, las bombas Bonve han alcanzado la cuarta generación y están consolidadas.
Intercambiable
· Rotores intercambiables, una bomba multiusos.
· Sello específico para aplicación específica, garantiza cero fugas.
Fácil mantenimiento
· Estructura compacta, fácil montaje y desmontaje.
· Mantenimiento en sitio, fácil limpieza, CIPable y SIPable.
· Pocas piezas de desgaste, bajo mantenimiento.
Larga vida
· Todas las piezas principales se fabrican mediante CNC, con alta precisión.
· No hay contacto entre los rotores, rotores y cámara de la bomba.
· Seis rodamientos con disposición separada, alto equilibrio.
· El anillo de sello ajustable extiende la vida útil del eje.
· Ajuste sincrónico de la llave del eje, sin problema de colisión del rotor.
Principio de funcionamiento
Bombas de lóbulos Bonve Consiste básicamente en dos rotores lobulares que giran sincronizados, impulsados por un par de engranajes síncronos en la caja de engranajes. Los rotores son impulsados por el eje principal y el subeje para girar en sentido inverso sincrónico, lo que modifica la capacidad de la bomba, genera un alto vacío y presión de descarga, generando así un bombeo eficiente. Se mantiene un espacio entre los rotores y la carcasa de la bomba, lo que evita la fricción, prolonga la vida útil, evita daños y evita reacciones físicas y químicas con los productos bombeados.
Diagrama del rotor de un avión bi-ala
Diagrama de rotores trilobulares
Partes principales de la bomba completa
Las bombas completas Bonve suelen constar de bomba de eje libre, acoplamiento y su protección, motorreductor y placa base. Con su pedido, se suministra la bomba de eje libre o la bomba completa.
Estructura de bomba de eje desnudo
Según la dirección del puerto, tenemos la bomba con puerto horizontal y puerto vertical para satisfacer la instalación de su sitio.
Detalles de la estructura
Tipos de bombas completas
Parámetros técnicos
|
Modelo |
Desplazar -mento |
RPM |
Fluir |
Dis. Pre. |
Fuerza |
Vacío |
Tamaño del puerto |
Máximo viscosidad |
|
|
(De izq. a der.) |
(rpm) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(milímetros) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0,37-1,1 |
-0.080 |
25 |
1.500.000 |
|
40BV12-2 |
0,15 |
10-1000 |
0-2 |
0-1.2 |
0,75-2,2 |
-0.080 |
40 |
1.500.000 |
|
50BV12-5 |
0,32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1.500.000 |
|
65BV12-10 |
0,65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1.500.000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1.500.000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1.500.000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1.500.000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1.500.000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1.500.000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1.500.000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1.500.000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1.500.000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1.500.000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1.500.000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1.500.000 |
Nota:
1. Medio probado: agua.
2. La velocidad, el caudal, la potencia eléctrica y la presión se variarán según las diferentes propiedades del producto.
Directrices de selección
|
Su industria |
|
||
|
Acerca del medio de bombeo |
Nombre: |
||
|
Densidad (g/m³): |
|||
|
Viscosidad (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de pH: |
|||
|
Contenido sólido (%): |
|||
|
Tamaño sólido (mm): |
|||
|
Lado de succión |
Presión: Positiva ( ) bar; Negativa ( ) bar |
¿Qué altura (m): |
|
|
Longitud de la tubería de succión (m): |
Diámetro (mm): |
||
|
Curvas (Uds): |
Pieza en T (piezas): |
Válvulas (Uds): |
|
|
Lado de descarga |
Presión (Mpa): |
||
|
Longitud de la tubería de impulsión vertical (m): Longitud total de la tubería de suministro (m): |
Diámetro (mm): |
||
|
Curvas (Uds): |
Pieza en T (piezas): |
Válvulas (Uds): |
|
|
Caudal requerido (L/H) |
Flujo de operación: |
Caudal máximo: |
|
|
Material de bomba necesario |
SS304 ( ) SS316 ( ) SS316L ( ) Acero inoxidable dúplex ( ) |
||
|
Se requiere motor |
Fase: Única ( ) Tres ( ) |
Voltaje (V): |
Frecuencia (Hz): |
|
Grado de protección IP: |
Eficiencia energética: |
Antiexplosivo: |
|
|
Tipo de instalación |
Fijado ( ) |
Móvil ( ) |
Fijo con patas de ajuste ( ) |
|
Otros |
|
||
