Un fabricante por contrato de productos de cuidado personal con sede en Sídney, Australia, requería una bomba de lóbulos sanitaria para transferir champú, acondicionador y productos similares desde una mezcladora o un Pallecon IBC hacia una tolva de llenado de 90 L.
El proceso requiere un flujo controlado, bajo cizallamiento y baja aireación. La bomba también debe manejar la viscosidad cambiante del producto mientras mantiene una ruta de contacto con el producto higiénica y una velocidad ajustable para los ciclos de transferencia y limpieza.
Desafíos al bombear champú y acondicionador
El champú y el acondicionador son productos viscosos y sensibles a la formulación. Una velocidad excesiva de la bomba puede crear cizallamiento innecesario y arrastre de aire, lo que provoca espuma y un llenado inestable. A mayor viscosidad, una bomba inadecuada también puede causar una mayor carga, un flujo inconsistente o una menor eficiencia de transferencia.
El cliente requería una bomba que pudiera transferir productos de cuidado personal desde una mezcladora o un Pallecon IBC a una tolva de llenado de 90 L en condiciones de succión inundada. El sistema necesitaba mantener un flujo controlado mientras permitía al operador reducir la velocidad de la bomba cuando la formulación requería un manejo más suave.
Los requisitos principales eran:
1. Transferencia estable en un amplio rango de viscosidad
2. Manejo de bajo cizallamiento para champú y acondicionador
3. Baja aireación para ayudar a controlar la formación de espuma
4. Materiales higiénicos en contacto con el producto
5. Flujo ajustable para ciclos de llenado y limpieza
Cuando el control de transferencia se convierte en el cuello de botella del proceso
Para la producción de cuidado personal, la etapa de transferencia afecta directamente la estabilidad del llenado y la calidad del producto. La bomba no debe simplemente mover el producto; debe manejar los cambios de viscosidad sin velocidad excesiva, aireación o estrés innecesario en la formulación.
Una bomba de velocidad fija puede ofrecer una flexibilidad limitada cuando se procesan diferentes formulaciones de champú o acondicionador. El flujo requerido puede cambiar con la viscosidad del producto, la temperatura y las condiciones de llenado. Por lo tanto, la bomba necesita un control de velocidad variable y una disposición de succión que admita una entrada constante del producto.
Aplicaciones típicas
- Transferencia de emulsiones (humectantes, bases) entre tanques de mezcla y líneas de llenado
- Dosificación de sueros, esencias o aceites en envases pequeños
- Manejo de productos a base de partículas (exfoliantes faciales, pulidores corporales)
- Recirculación de cremas para mantener la temperatura y la consistencia durante la producción
- Transferencia de ceras de alta viscosidad para bálsamos labiales o perfumes sólidos
- Construida para cumplir con los estrictos estándares de la industria cosmética en cuanto a higiene, rendimiento y protección del producto, la bomba de lóbulos BONVE es la opción confiable para las marcas que priorizan la calidad, la eficiencia y el cumplimiento.

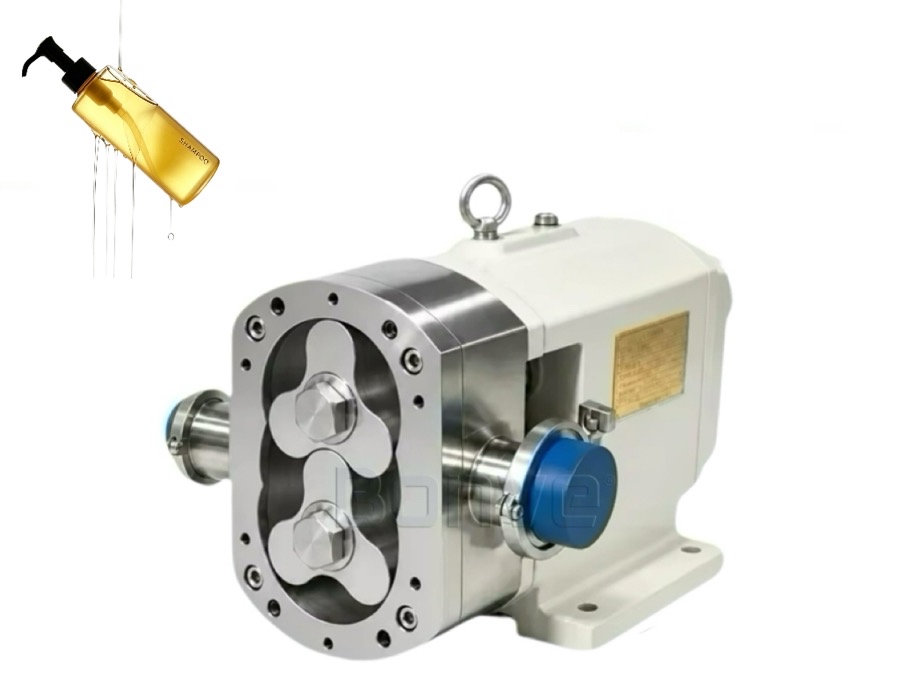

Acerca de la bomba de lóbulos rotativos Bonve
La bomba de lóbulos rotativos Bonve es una opción confiable para la transferencia de fluidos en todas las industrias. Ya sean líquidos altamente corrosivos en la industria alimentaria, materiales viscosos con partículas sólidas en el sector químico o fluidos con diversas propiedades en otros campos, las bombas de lóbulos rotativos Bonve los manejan todos con facilidad. Diseñadas específicamente para más de 3,000 tipos de fluidos, permiten una transferencia eficiente de medios con viscosidades y contenidos sólidos variables, lo que las hace ampliamente adecuadas para las necesidades de diferentes industrias.
Es más, Bonve mantiene su compromiso con la innovación tecnológica. Hoy en día, sus bombas de lóbulos rotativos se han actualizado a la cuarta generación. Los productos de nueva generación cuentan con un rendimiento central aún más optimizado, lo que extiende significativamente la vida útil de la bomba, ayudándole a reducir los costos de reemplazo de equipos y garantizar operaciones de producción estables.
Intercambiable
· Rotores intercambiables, una bomba para múltiples propósitos.
· Sello específico para cada aplicación, garantiza cero fugas.
Fácil mantenimiento
· Estructura compacta, fácil montaje y desmontaje
· Mantenimiento in situ, fácil limpieza, apta para CIP y SIP.
· Pocas piezas de desgaste, bajo mantenimiento.
Larga vida útil
· Todas las piezas principales procesadas por CNC, fabricación de alta precisión.
· Sin contacto entre los rotores, ni entre los rotores y la cámara de la bomba.
· Seis rodamientos con disposición separada, alto equilibrio.
· El anillo de sello ajustable extiende la vida útil del eje.
· Ajuste sincrónico de la chaveta del eje, sin problemas de colisión de rotores.
Principio de funcionamiento
Bombas de lóbulos Bonveconsisten básicamente en dos rotores de lóbulos, que giran de forma sincronizada accionados por un par de engranajes síncronos en la caja de engranajes. Los rotores son accionados por el eje principal y el eje secundario para girar en una dirección inversa síncrona, lo que cambia la capacidad de la bomba, genera un alto vacío y presión de descarga, formando así un bombeo eficiente. Se mantiene un espacio entre los rotores y entre la carcasa de la bomba, sin fricción, larga vida útil, sin daños, sin reacción física ni química a los productos bombeados.
Diagrama del rotor de dos alas
Diagrama de rotores de tres lóbulos

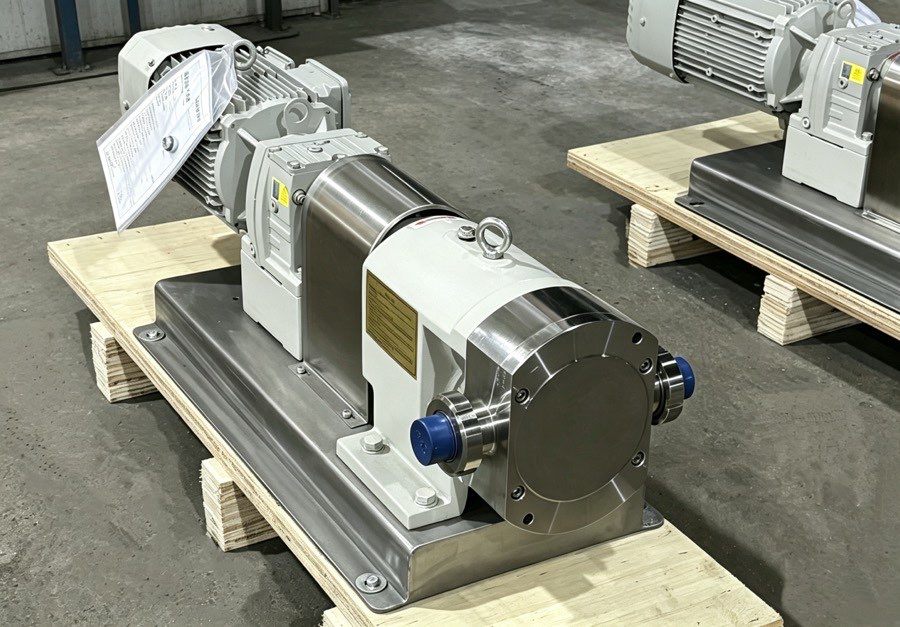

Partes principales de la bomba completa
Las bombas completas Bonve suelen estar compuestas por una bomba de eje libre, un acoplamiento y su protector, un motorreductor y una placa base. Con su pedido, se suministra la bomba de eje libre o la bomba completa.
Estructura de la bomba de eje libre
Según la dirección del puerto, tenemos la bomba con puerto horizontal y puerto vertical para satisfacer la instalación en su sitio.
Detalles de la estructura
Tipos de bombas completas
Parámetros técnicos
|
Modelo |
Desplaza- -miento |
RPM |
Caudal |
Pres. desc. |
Potencia |
Vacío |
Tamaño del puerto |
Máx. viscosidad |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0.37-1.1 |
-0.080 |
25 |
1,500,000 |
|
40BV12-2 |
0.15 |
10-1000 |
0-2 |
0-1.2 |
0.75-2.2 |
-0.080 |
40 |
1,500,000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1,500,000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1,500,000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1,500,000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1,500,000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1,500,000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1,500,000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1,500,000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1,500,000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1,500,000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1,500,000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1,500,000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1,500,000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1,500,000 |
Nota:
1. Medio probado: agua.
2. La velocidad, el caudal, la potencia eléctrica y la presión se verificarán según las diferentes propiedades del producto.
Pautas de selección
|
Su industria |
|
||
|
Acerca del medio de bombeo |
Nombre: |
||
|
Densidad (g/m³): |
|||
|
Viscosidad (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de pH: |
|||
|
Contenido de sólidos (%): |
|||
|
Tamaño de sólidos (mm): |
|||
|
Lado de aspiración |
Presión: Positiva ( ) bar; Negativa ( ) bar |
Altura (m): |
|
|
Longitud de la tubería de aspiración (m): |
Diámetro (mm): |
||
|
Codos (Uds.): |
Pieza en T (Uds.): |
Válvulas (Uds.): |
|
|
Lado de descarga |
Presión (MPa): |
||
|
Longitud de la tubería de impulsión vertical (m): Longitud total de la tubería de impulsión (m): |
Diámetro (mm): |
||
|
Codos (Uds.): |
Pieza en T (Uds.): |
Válvulas (Uds.): |
|
|
Caudal requerido (L/H) |
Caudal de funcionamiento: |
Caudal máx.: |
|
|
Material de la bomba requerido |
SS304 ( ) SS316 ( ) SS316L ( ) Acero inoxidable dúplex ( ) |
||
|
Motor requerido |
Fase: Monofásica ( ) Trifásica ( ) |
Voltaje (V): |
Frecuencia (Hz): |
|
Grado IP: |
Eficiencia energética: |
Antiexplosivo: |
|
|
Tipo de instalación |
Fija ( ) |
Móvil ( ) |
Fija con patas ajustables ( ) |
|
Otros |
|
||
Sobre nosotros
BONVE es un fabricante chino líder en BOMBAS DE LÓBULOS ROTATIVOS y MEZCLADORES HOMOGENEIZADORES. Proporciona a sus clientes soluciones personalizadas de bombeo y mezcla, resolviendo sus problemas durante la producción.
Las bombas y mezcladores Bonve se utilizan ampliamente en alimentación, lácteos, bebidas, productos químicos, celulosa y papel, jabones y detergentes, productos farmacéuticos, pesticidas, recubrimientos, etc. Para 2024, Bonve ha atendido a más de 8,000 clientes en diversas industrias y cuenta con más de 100,000 bombas funcionando en todo el mundo.
Una y otra vez, las empresas especifican las bombas Bonve como el equipo "estándar" para sus procesos de fabricación. Esperamos asociarnos con usted.
Certificado
Los certificados ISO9001, ISO14001 e ISO45001 de Bonve garantizan la consistencia de la calidad, la fiabilidad del cumplimiento, la responsabilidad medioambiental y la eficiencia operativa, ofreciendo asociaciones fiables y sostenibles para nuestros clientes.
Con los certificados CE y FDA, las bombas Bonve son reconocidas a nivel mundial. Estos certificados abren puertas a los principales mercados y son un testimonio de la excelencia de nuestras bombas para usted.
¿Qué opinan los clientes sobre la bomba de lóbulos Bonve?
Comentario sobre el acabado superficial de las bombas
Trabajamos con un revendedor de bombas y están muy satisfechos con el acabado superficial liso y el precio de la bomba de lóbulos Bonve.
Si su equipo se enfrenta a problemas similares, ya sean materiales de calidad inferior, acabados inconsistentes o equipos que no cumplen con las normas, pongámonos en contacto. Estamos aquí para ofrecer la misma tranquilidad y rendimiento a sus operaciones.
Comentarios sobre la estructura interna y el funcionamiento de la bomba de lóbulos Bonve
Solicite una revisión técnica
¿Está transfiriendo champú, acondicionador u otros productos de cuidado personal viscosos desde un mezclador o IBC a una línea de llenado?
Comparta la viscosidad, temperatura, caudal requerido, presión y condiciones de succión de su producto con nuestros ingenieros. Podemos revisar la bomba de lóbulos rotativos sanitaria, el rango de velocidad del VFD ABB y los requisitos de CIP/SIP para su proceso.
Solicite una solución de bomba de lóbulos rotativos sanitaria para su aplicación de cuidado personal.
Preguntas frecuentes
1. Política de garantía
Estándar: 15 meses a partir de la fecha de fabricación.
Servicio: Repuestos gratuitos en un plazo de 3 días laborables para problemas de calidad no causados por el usuario.
Garantía extendida: Disponible bajo petición (por ejemplo, para proyectos).
2. Guía de funcionamiento
Se proporciona un manual completo en inglés (instalación, funcionamiento) y archivos de formación (mantenimiento, resolución de problemas).
Soporte técnico remoto disponible si es necesario.
3. Gestión de envíos
Asociación con transitarios fiables; soporte para transporte marítimo (estándar) o aéreo.
Comparta su puerto/aeropuerto más cercano para obtener cotizaciones CIF (coste + seguro + flete).
4. Condiciones de pago
TT (transferencia telegráfica) o LC (carta de crédito).
5. Plazo de entrega
Bombas de eje libre: 7 días hábiles (estándar).
Bombas completas con motor: 20 días hábiles (estándar).
6. Embalaje
Cajas de madera contrachapada resistente no sujeta a fumigación.
7. Confirmación de especificaciones previa al pedido
Enviamos un formulario de especificaciones (caudal, altura de elevación, etc.) para su confirmación; hay planos/fotos técnicas disponibles si se requieren.
8. Soporte posgarantía
Repuestos con costo (precios preferenciales, entrega en 3-5 días hábiles).
Asistencia técnica remota/en el sitio con costo; planes de mantenimiento anual personalizados para clientes a largo plazo.
9. Soluciones personalizadas
Admitido: Ajuste de material (acero inoxidable/hierro fundido), parámetros (caudal/altura de elevación) o diseño (vertical/móvil).
Tiempo de entrega: 20-30 días hábiles (varía según la complejidad); se proporcionan actualizaciones del progreso.
