Bomba de lóbulo rotatorio de transferencia de jarabe de alta viscosidad, acero inoxidable, grado alimenticio
Los líquidos de almíbar sirven como materia prima esencial para numerosos productos alimenticios. Durante la producción de almíbar, el líquido se vuelve muy viscoso después de la homogeneización y emulsificación. Uno de los desafíos clave es cómo transferir eficientemente este jarabe a tanques de almacenamiento o máquinas llenadoras.
Para ello son muy adecuadas las bombas lobulares higiénicas , como bombas especializadas para líquidos de alta viscosidad. Las bombas de Bonve , en particular, pueden equiparse con un sistema de aislamiento con camisa, que garantiza que el jarabe mantenga una temperatura óptima durante el transporte para evitar la solidificación. Existen numerosos casos de aplicación de bombas lobulares en la manipulación de jarabe, donde todas las partes húmedas están hechas de acero inoxidable, cumpliendo estrictamente con los estándares de higiene.
Como fabricante líder de bombas lobulares en China, Bonve ofrece soluciones de bombeo eficientes y confiables que facilitan procesos de producción fluidos e higiénicos en la industria alimentaria.
¿Qué bomba ofrecemos?
Bonve ofrece la gama más amplia de bombas lobulares rotativas para la industria alimentaria. Como excelente fabricante de bombas, nuestras duras barreras técnicas se han convertido en una poderosa ayuda para la reforma e innovación de nuestras bombas Bonve. Hasta ahora, las bombas Bonve han evolucionado hasta la cuarta generación y están maduras.
Intercambiable
· Rotores intercambiables, una bomba polivalente.
· Sello específico para aplicaciones específicas, garantiza cero fugas.
Fácil mantenimiento
· Estructura compacta, fácil montaje y desmontaje.
· Mantenimiento en sitio, fácil limpieza, CIPable y SIPable .
· Pocas piezas de desgaste, bajo mantenimiento.
larga vida
· Todas las piezas principales proceden mediante CNC, fabricación de alta precisión.
· No hay contacto entre los rotores, los rotores y la cámara de la bomba.
· Seis rodamientos con disposición separada, balance alto.
· El anillo de sello ajustable extiende la vida útil del eje.
· Ajuste sincrónico de la llave del eje, sin problema de colisión del rotor.
Principio de funcionamiento
Las bombas de lóbulos bonve constan básicamente de dos rotores de lóbulos que giran sincrónicamente impulsados por un par de engranajes sincrónicos en la caja de cambios. Los rotores son impulsados por el eje principal y el subeje para girar en una dirección inversa sincrónica, lo que cambia la capacidad de la bomba, genera un alto vacío y presión de descarga, por lo que se forma un bombeo eficiente. Se mantiene el espacio entre los rotores y entre la carcasa de la bomba, sin fricción, larga vida útil, sin daños, sin reacción física ni química a los productos bombeados.
Diagrama de rotor de dos alas
Diagrama de rotores de tres lóbulos
Partes principales de la bomba completa
Las bombas completas Bonve suelen estar compuestas por bomba de eje libre, acoplamiento y su protector, motorreductor y placa base. Con su pedido se suministra bomba de eje libre o bomba completa.

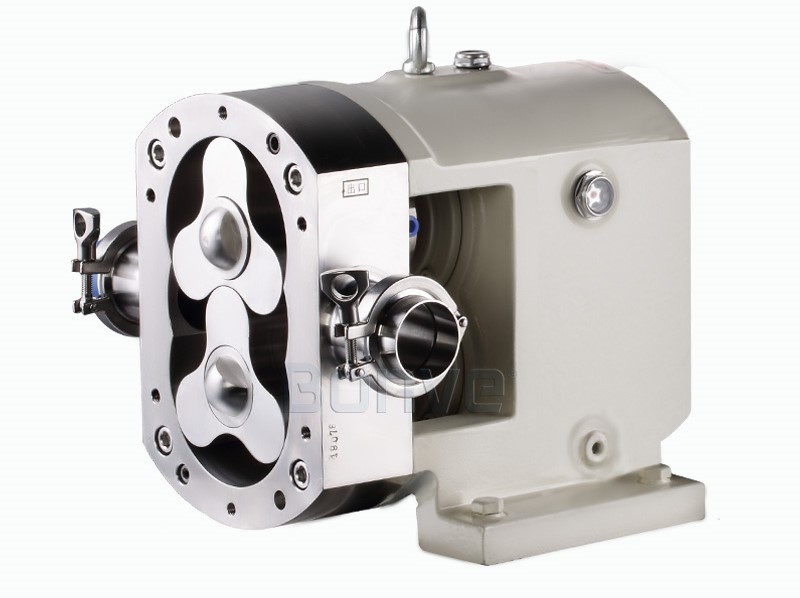

Estructura de bomba de eje desnudo
Según la dirección del puerto, tenemos la bomba con puerto horizontal y puerto vertical para satisfacer la instalación de su sitio.
Detalles de la estructura
Tipos de bombas completas
Parámetros técnicos
Modelo |
Desplazar -mento |
RPM |
Fluir |
Dis. Pre. |
Fuerza |
Vacío |
Tamaño del puerto |
máx. viscosidad |
|
(Izquierda/derecha) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
25BV12-05 |
0,06 |
10-1000 |
0-0,5 |
0-1.2 |
0,37-1,1 |
-0.080 |
25 |
1.500.000 |
40BV12-2 |
0,15 |
10-1000 |
0-2 |
0-1.2 |
0,75-2,2 |
-0.080 |
40 |
1.500.000 |
50BV12-5 |
0,32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0,085 |
50 |
1.500.000 |
65BV12-10 |
0,65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0,085 |
65 |
1.500.000 |
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1.500.000 |
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1.500.000 |
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1.500.000 |
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1.500.000 |
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1.500.000 |
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1.500.000 |
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1.500.000 |
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18,5-90 |
-0.095 |
250 |
1.500.000 |
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1.500.000 |
350BV12-300 |
32,60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1.500.000 |
400BV12-400 |
50,40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1.500.000 |
Nota:
1. Medio probado: agua. La densidad, viscosidad y temperatura de su líquido son necesarias para suministrar al elegir la bomba.
2. La velocidad, el caudal, la potencia eléctrica y la presión variarán según las diferentes propiedades del líquido.
3. El tamaño del puerto se puede cambiar según sea necesario.
Directrices de selección
Su industria |
|
||
Acerca del medio de bomba |
Nombre: |
||
Densidad (g/m³): |
|||
Viscosidad (mPa.s): |
|||
Temperatura (℃): |
|||
Valor de PH: |
|||
Contenido de sólidos (%): |
|||
Tamaño sólido (mm): |
|||
Lado de succión |
Presión: Positiva ( ) bar; Barra negativa ( ) |
¿Qué altura (m): |
|
Longitud del tubo de aspiración (m): |
Diámetro (mm): |
||
Curvas (Unidades): |
Pieza en T (Unidades): |
Válvulas (Uds.): |
|
Lado de descarga |
Presión (Mpa): |
||
Longitud del tubo de impulsión vertical (m): Longitud total del tubo de impulsión (m): |
Diámetro (mm): |
||
Curvas (Unidades): |
Pieza en T (Unidades): |
Válvulas (Uds.): |
|
Caudal requerido (L/H) |
Flujo operativo: |
Máx. fluir: |
|
Material de bomba requerido |
SS304 ( ) SS316 ( ) SS316L ( ) Acero inoxidable dúplex ( ) |
||
Motor requerido |
Fase: Simple ( ) Tres ( ) |
Voltaje (V): |
Frecuencia (Hz): |
Grado IP: |
Eficiencia energética: |
Antiexplosivo: |
|
Tipo de instalación |
Fijado ( ) |
Muebles ( ) |
Fijado con pies de ajuste ( ) |
Otros |
|
||
