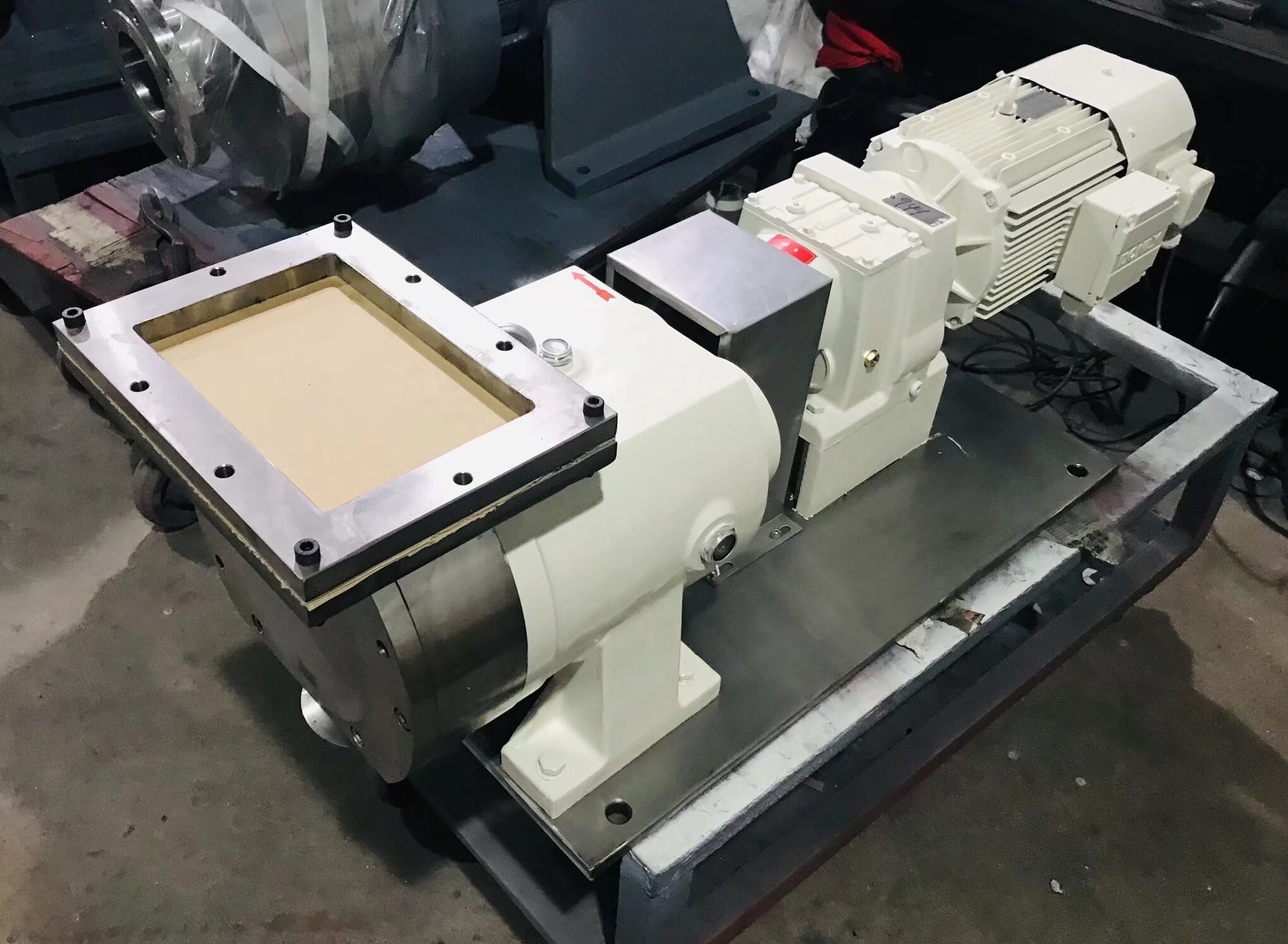

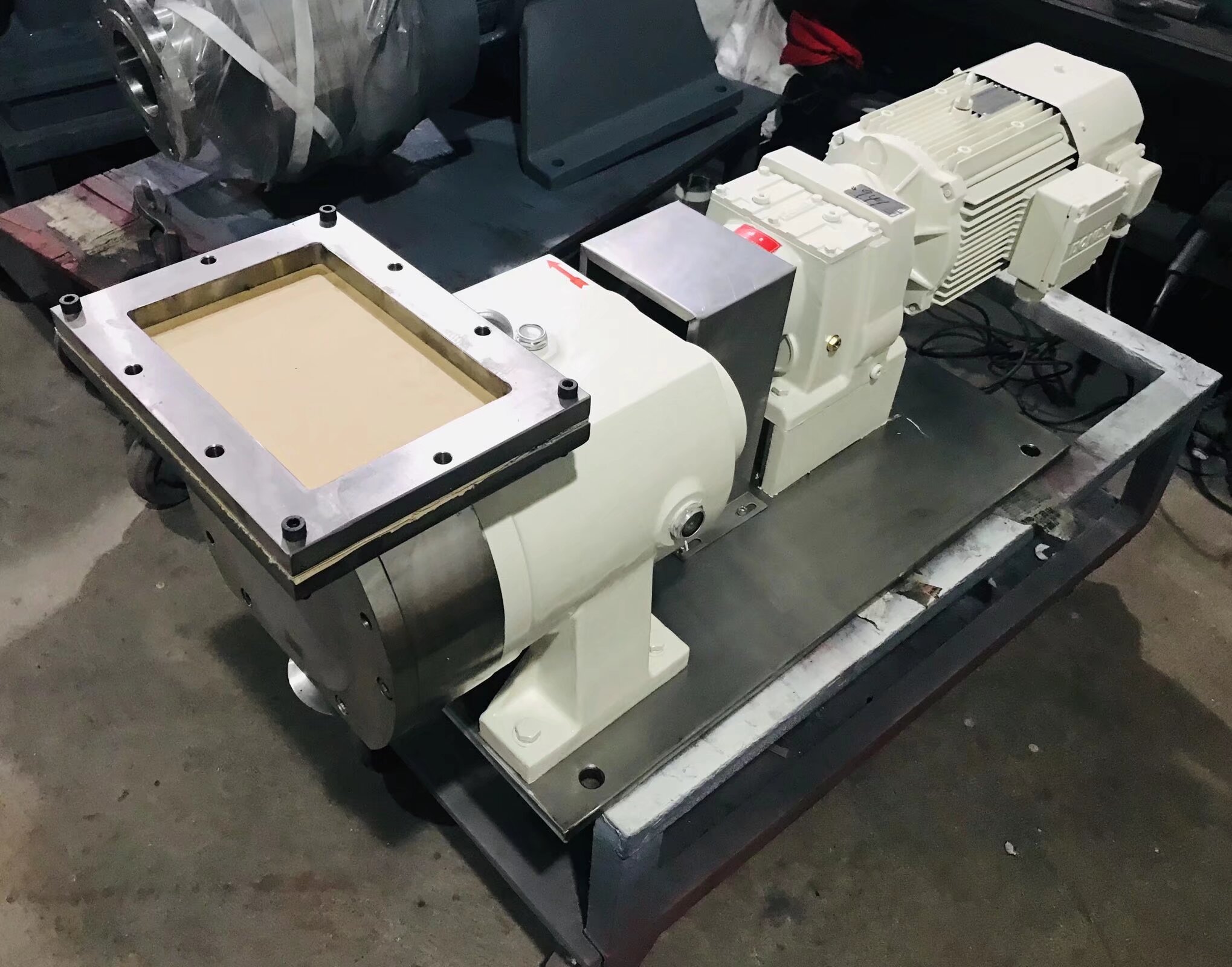

Bomba de lóbulo rotativo de transferencia de salsa sanitaria de acero inoxidable Entrada de alimentación rectangular
Durante la producción de la salsa, el líquido se trata para que se vuelva muy viscoso. Para este uso es muy adecuada la bomba lobular sanitaria, como bomba especial para líquidos de alta viscosidad. En particular, las bombas Bonve pueden equiparse con un puerto de alimentación rectangular con una tolva de acero inoxidable, lo que permite a los clientes verter salsas en la bomba, donde todas las piezas de contacto están hechas de acero inoxidable, en estricto cumplimiento de las normas sanitarias. .
Como fabricante líder de bombas lobulares en China, Bonve ofrece soluciones de bombeo eficientes y confiables que facilitan procesos de producción fluidos e higiénicos en la industria alimentaria.
¿Qué bomba ofrecemos?
Bonve ofrece la gama más amplia de sus Bombas Lobulares Rotativaspara la industria alimentaria. Como excelente fabricante de bombas, nuestras duras barreras técnicas se han convertido en una poderosa ayuda para la reforma e innovación de nuestras bombas Bonve. Hasta ahora, las bombas Bonve han llegado a la cuarta generación y están maduras.
Intercambiable
· Rotores intercambiables, una bomba multiusos.
· Sello específico para aplicaciones específicas, garantiza cero fugas.
Fácil mantenimiento
· Estructura compacta, fácil montaje y desmontaje
· Mantenimiento implementado, fácil limpieza, CIPable y SIPable.
· Pocas piezas de desgaste, bajo mantenimiento.
Larga vida
· Todas las piezas principales se realizan mediante CNC, fabricación de alta precisión.
· Sin contacto entre los rotores, los rotores y la cámara de la bomba.
· Seis rodamientos con disposición separada, equilibrio alto.
· El anillo de sello ajustable extiende la vida útil del eje.
· Ajuste sincrónico de la tecla del eje, sin problema de colisión del rotor.
Principio de funcionamiento
Las bombas de lóbulos bonve consisten básicamente en dos rotores de lóbulos, que giran sincrónicamente impulsados por un par de engranajes sincrónicos en la caja de cambios. Los rotores son impulsados por el eje principal y el subeje para girar en una dirección inversa sincrónica, lo que cambia la capacidad de la bomba, genera un alto vacío y presión de descarga, por lo que se forma un bombeo eficiente. Se mantiene un espacio entre los rotores y entre la carcasa de la bomba, sin fricción, larga vida útil, sin daños, sin reacciones físicas y químicas a los productos bombeados.
Diagrama del rotor de dos alas
Diagrama de rotores de tres lóbulos
Partes principales de la bomba completa
Las bombas completas Bonve suelen estar compuestas por una bomba de eje desnudo, un acoplamiento y su protector, un motorreductor y una placa base. Con su pedido se suministra bomba de eje libre o bomba completa.
Estructura de bomba de eje desnudo
Según la dirección del puerto, tenemos la bomba con puerto horizontal y puerto vertical para satisfacer la instalación de su sitio.
Detalles de la estructura
Tipos de bombas completas
Parámetros técnicos
|
Modelo |
Desplazar -mento |
RPM |
Flujo |
Dis. Pre. |
Poder |
Vacío |
Tamaño de puerto |
Máx viscosidad |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0,06 |
10-1000 |
0-0,5 |
0-1,2 |
0,37-1,1 |
-0,080 |
25 |
1.500.000 |
|
40BV12-2 |
0,15 |
10-1000 |
0-2 |
0-1,2 |
0,75-2,2 |
-0,080 |
40 |
1.500.000 |
|
50BV12-5 |
0,32 |
10-800 |
0-5 |
0-1,2 |
1.5-4 |
-0,085 |
50 |
1.500.000 |
|
65BV12-10 |
0,65 |
10-600 |
0-10 |
0-1,2 |
2.2-7.5 |
-0,085 |
65 |
1.500.000 |
|
80BV12-20 |
1,74 |
10-500 |
0-20 |
0-1,2 |
4-15 |
-0,095 |
80 |
1.500.000 |
|
90BV12-30 |
2,60 |
10-500 |
0-30 |
0-1,2 |
5.5-22 |
-0,095 |
100 |
1.500.000 |
|
100BV12-40 |
3,65 |
10-500 |
0-40 |
0-1,2 |
7,5-30 |
-0,095 |
100 |
1.500.000 |
|
125BV12-50 |
4,60 |
10-500 |
0-50 |
0-1,2 |
7.5-37 |
-0,095 |
125 |
1.500.000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1,2 |
11-45 |
-0,095 |
150 |
1.500.000 |
|
150BV12-80 |
7,63 |
10-500 |
0-80 |
0-1,2 |
11-55 |
-0,095 |
150 |
1.500.000 |
|
200BV12-120 |
11,56 |
10-400 |
0-120 |
0-1,2 |
15-75 |
-0,095 |
200 |
1.500.000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1,2 |
18,5-90 |
-0,095 |
250 |
1.500.000 |
|
300BV12-200 |
20,80 |
10-300 |
0-200 |
0-1,2 |
22-110 |
-0,095 |
300 |
1.500.000 |
|
350BV12-300 |
32,60 |
10-250 |
0-300 |
0-1,2 |
45-160 |
-0,095 |
350 |
1.500.000 |
|
400BV12-400 |
50,40 |
10-250 |
0-400 |
0-1,2 |
55-200 |
-0,095 |
400 |
1.500.000 |
Nota:
1. Medio probado: agua. Es necesario suministrar la densidad, viscosidad y temperatura de su líquido al elegir la bomba.
2. La velocidad, el caudal, la potencia eléctrica y la presión se variarán según las diferentes propiedades del líquido.
3. El tamaño del puerto se puede cambiar según sea necesario.
Pautas de selección
|
Su industria |
|
||
|
Acerca del medio de la bomba |
Nombre: |
||
|
Densidad (g/m³): |
|||
|
Viscosidad (mPa.s): |
|||
|
Temperatura (â): |
|||
|
Valor de PH: |
|||
|
Contenido sólido (%): |
|||
|
Tamaño sólido (mm): |
|||
|
Lado de succión |
Presión: barra positiva ( ); Barra negativa ( ) |
¿Qué altura (m): |
|
|
Longitud del tubo de succión (m): |
Diámetro (mm): |
||
|
Curvas (piezas): |
Pieza en T (piezas): |
Válvulas (piezas): |
|
|
Lado de descarga |
Presión (Mpa): |
||
|
Longitud del tubo de entrega vertical (m): Longitud total del tubo de entrega (m): |
Diámetro (mm): |
||
|
Curvas (piezas): |
Pieza en T (piezas): |
Válvulas (piezas): |
|
|
Caudal requerido (L/H) |
Flujo operativo: |
Máx. flujo: |
|
|
Material de bomba requerido |
SS304 ( ) SS316 ( ) SS316L ( ) Acero inoxidable dúplex ( ) |
||
|
Motor requerido |
Fase: única ( ) Tres ( ) |
Voltaje (V): |
Frecuencia (Hz): |
|
Grado IP: |
Eficiencia energética: |
Antiexplosivos: |
|
|
Tipo de instalación |
Fijo ( ) |
Mueble ( ) |
Fijo con pies de ajuste ( ) |
|
Otros |
|
||
