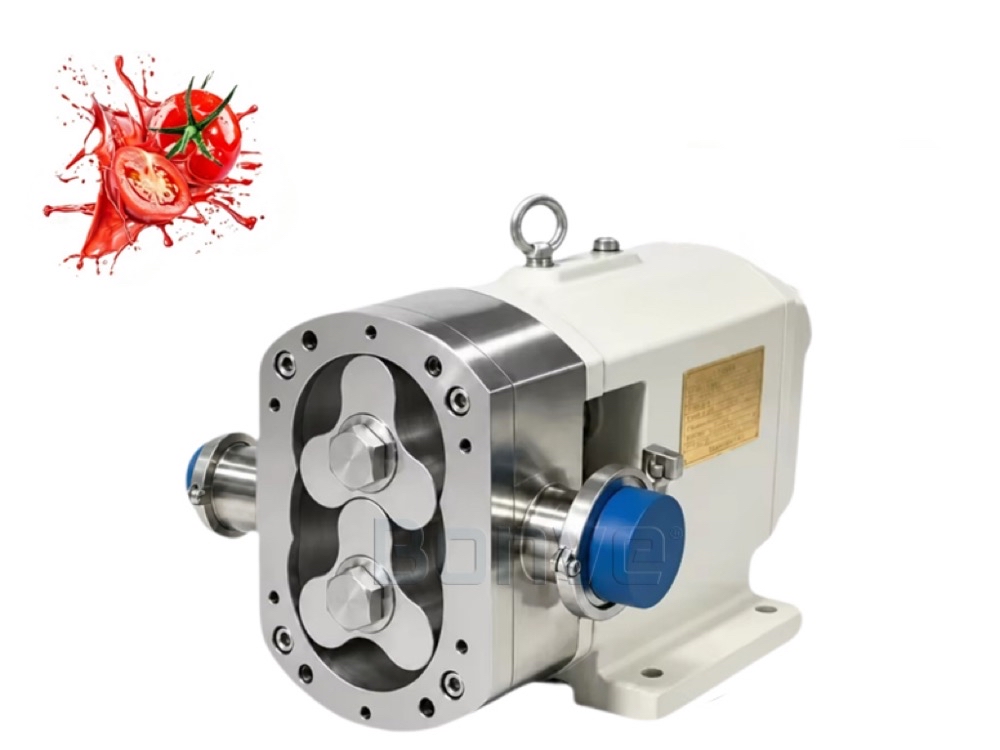

Bomba lobular rotativa de acero inoxidable de grado alimentario para Kétchup
El kétchup, como fluido no newtoniano típico, impone exigencias extremadamente altas a los equipos de transporte durante la producción, el procesamiento, la concentración, el almacenamiento, el llenado y el transporte. Sus propiedades físicas, como la alta viscosidad, el alto contenido de sólidos particulados y la sensibilidad al cizallamiento, suelen plantear importantes desafíos a los métodos convencionales de transporte.
Desafíos en la industria del transporte de salsa de tomate
1. Viscosidad extremadamente alta
El concentrado de tomate suele tener una viscosidad muy alta, lo que provoca que las bombas centrífugas convencionales experimenten una fuerte caída de eficiencia en estas condiciones; a veces no logran aspirar ni transportar el fluido, causando obstrucciones en las tuberías y paradas de producción.
2. Protección del contenido sólido y de la integridad de las partículas
La salsa de tomate suele contener semillas de tomate, fibras o trozos cortados en dados (como tomates picados). Si la holgura interna de la bomba es demasiado pequeña o el caudal es demasiado alto, las partículas pueden triturarse o comprimirse, afectando la textura y las características sensoriales del producto.
3. Sensibilidad al cizallamiento
El kétchup es muy sensible a las fuerzas de cizallamiento. Las bombas de alta velocidad pueden alterar su estructura de fibras y consistencia, provocando "exudación" o adelgazamiento de la textura, lo que afecta la clasificación del producto final.
4. Estrictos requisitos de saneamiento y limpieza
Como medio de grado alimentario, el transporte de kétchup debe cumplir con las normas sanitarias FDA o 3A. La salsa es propensa a acumularse y fermentar en zonas muertas; los diseños tradicionales de sellos mecánicos o cámaras de bomba que no permiten CIP y SIP pueden provocar una contaminación microbiana que supere los límites establecidos.
5. Desgaste del equipo y fallo del sello
La salsa de tomate es ligeramente ácida y contiene partículas que pueden causar desgaste abrasivo en los componentes de la bomba durante el flujo a alta velocidad. Los diseños de sellos convencionales son propensos a sufrir daños por alta presión o entrada de partículas, lo que provoca costosos tiempos de inactividad y mantenimiento.
Bonve, como "experto en suministro" en la industria de la salsa de tomate
Bonve ofrece la gama más amplia de sus bombas lobulares rotativas para la industria del kétchup. Como excelente fabricante de bombas, nuestras sólidas barreras técnicas se han convertido en una poderosa ayuda para la reforma y la innovación de nuestras bombas Bonve. Hasta ahora, las bombas Bonve se han desarrollado hasta la cuarta generación y están maduras.
Intercambiable
1. Rotores intercambiables, una bomba con múltiples usos.
2. Sellos específicos para aplicaciones concretas, garantizan cero fugas.
Fácil mantenimiento
1. Estructura compacta, fácil montaje y desmontaje.
2. Mantenimiento en el lugar, fácil limpieza. Compatible con CIP y SIP.
3. Pocas piezas de desgaste, bajo mantenimiento.
Larga vida útil
1. Todas las piezas principales se procesan mediante CNC, con fabricación de alta precisión.
2. No hay contacto entre los rotores ni entre los rotores y la cámara de la bomba.
3. Seis rodamientos con disposición independiente, alto equilibrio.
4. El anillo de sello ajustable prolonga la vida útil del eje.
5. Ajuste síncrono mediante chaveta del eje, sin problemas de colisión del rotor.
Bonve tiene una ventaja sobre las bombas lobulares que ninguna otra empresa puede igualar.
1. Rotor: El error de los rotores procesados mediante CNC es extremadamente pequeño. El rotor único sella perfectamente la entrada y salida de la bomba. El grado de vacío de la bomba alcanza hasta -0.095MPA. El material y el tipo de rotor pueden seleccionarse según las características del producto bombeado.
2. Eje: El eje de transmisión se procesa mediante un centro de mecanizado CNC, con características de alta precisión, alta resistencia a la flexión y fuerte resistencia al desgaste.
3. Cavidad de la bomba: La cavidad de la bomba está sellada mediante una tapa de bomba que puede abrirse rápidamente, permitiendo un mantenimiento rápido de la bomba. El cuerpo de la bomba se procesa mediante mecanizado CNC.
4. Engranajes: Los engranajes síncronos de alta precisión y alto estándar tienen un buen engrane, transmisión suave, bajo ruido y excelente capacidad de carga.
5. Sello mecánico:El material y el tipo de sello se seleccionan según las características del producto bombeado, para garantizar cero fugas, ausencia de contaminación y una producción más respetuosa con el medio ambiente.
6. Cojinetes:Seis cojinetes dispuestos por separado aumentan la concentricidad del funcionamiento de la bomba, mejoran la capacidad de carga del eje y hacen que la bomba funcione de manera más estable, aumentando así la vida útil del eje y del sello mecánico.
7. Caja de engranajes:La caja de engranajes se procesa mediante CNC, con alta precisión, alta concentricidad y gran versatilidad.
8. Husillo:Utilizamos estrías entre los cojinetes y el husillo, lo que hace que la bomba sea menos propensa a deslizarse. La estría de alta precisión hace que la bomba funcione con mayor suavidad y la vida útil es mucho mayor que la de productos similares.
Más aplicaciones
Además de las aplicaciones de transferencia de kétchup, las bombas lobulares de acero inoxidable Bonve se utilizan ampliamente en las industrias alimentaria, láctea, de confitería, bebidas y vino. Los medios de transferencia típicos incluyen: chocolate, leche condensada, queso, mayonesa, yogur, miel, jarabe, sacarosa, kétchup, pasta de tomate, mantequilla, zumo concentrado, mermelada, helado, leche, suspensión de levadura, pasta de carne, gelatina, condimentos, proteína de soja, diversas bebidas y vino.

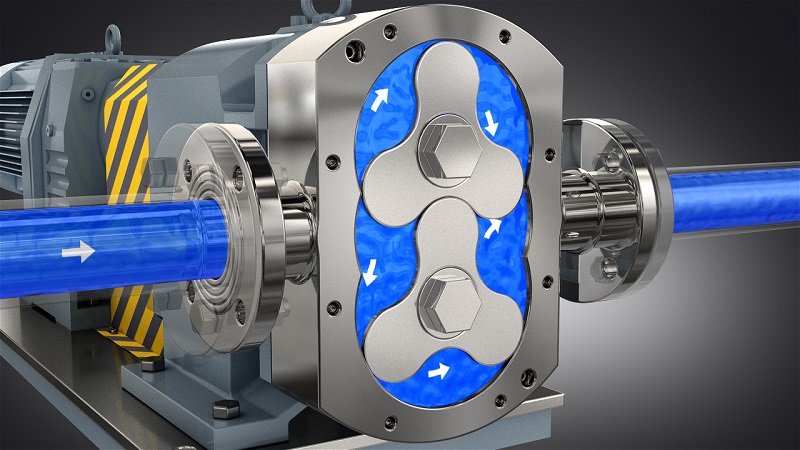

Principio de funcionamiento
Bombas lobulares Bonvebásicamente constan de dos rotores lobulares que giran de forma sincronizada impulsados por un par de engranajes sincronizados en la caja de engranajes. Los rotores son accionados por el eje principal y el eje secundario para girar en una dirección inversa sincronizada, lo que cambia la capacidad de la bomba, genera un alto vacío y presión de descarga, formando así un bombeo eficiente. Se mantiene una holgura entre los rotores y entre la carcasa de la bomba, sin fricción, con larga vida útil, sin daños y sin reacción física o química con los productos bombeados.

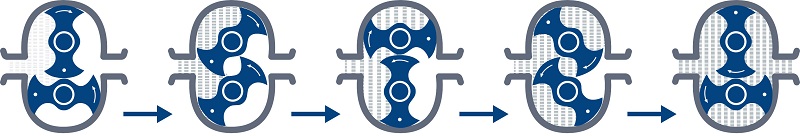

Diagrama del rotor de dos lóbulos

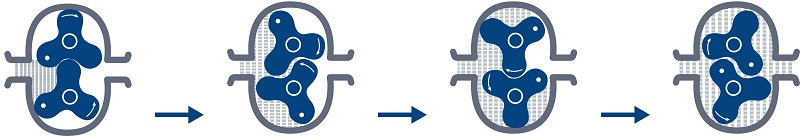

Diagrama de los rotores de tres lóbulos

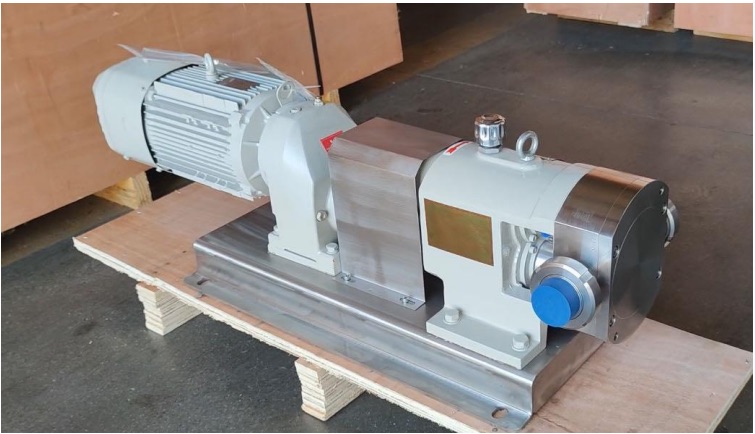

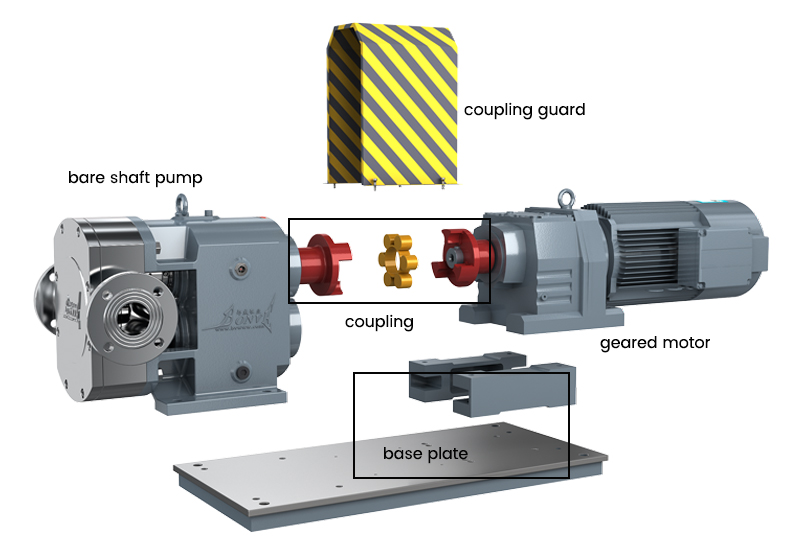

Piezas principales de la bomba completa

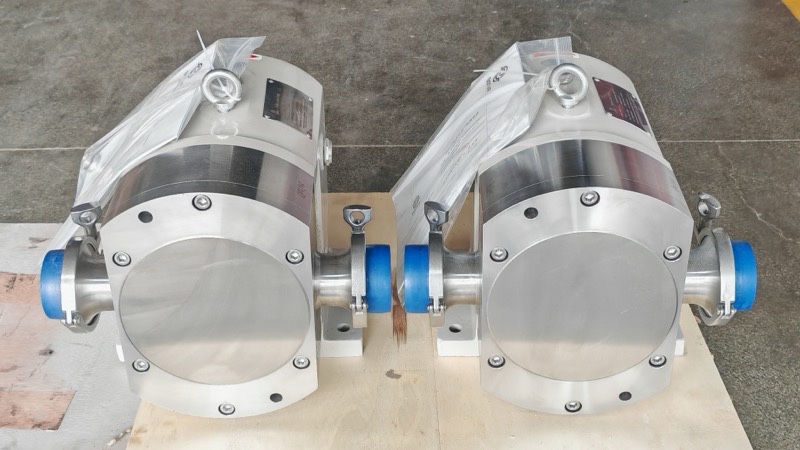

Las bombas completas Bonve suelen estar compuestas por una bomba de eje descubierto, acoplamiento y su protección, motorreductor y placa base. Según su pedido, se suministra una bomba de eje descubierto o una bomba completa.

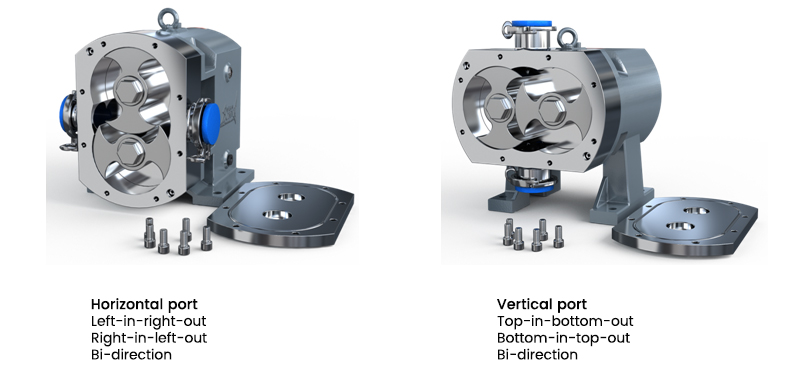

Estructura de la bomba de eje descubierto
Según la dirección de los puertos, tenemos bombas con puerto horizontal y puerto vertical para adaptarse a la instalación en su sitio.

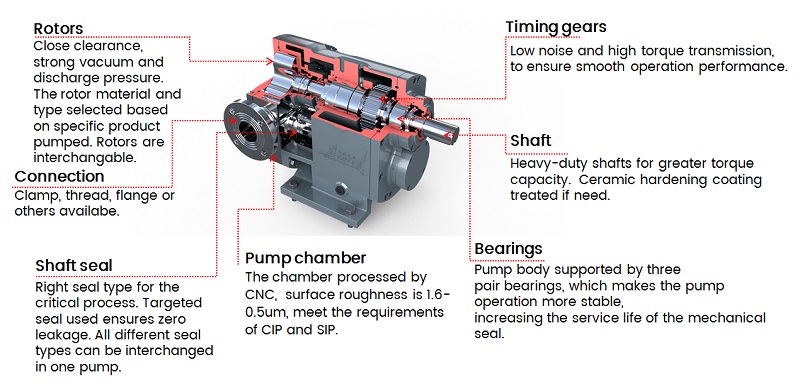

Detalles de la estructura

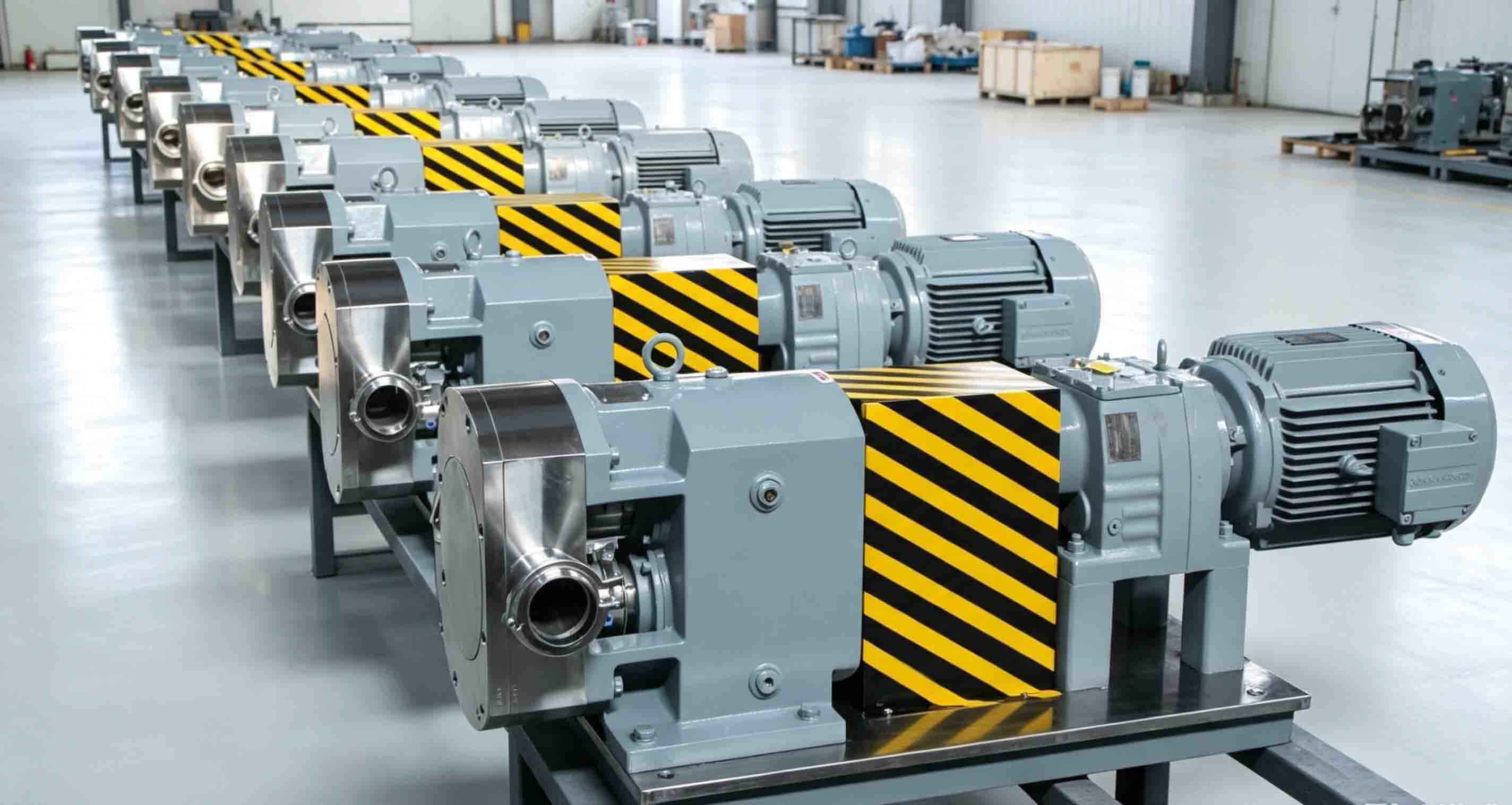

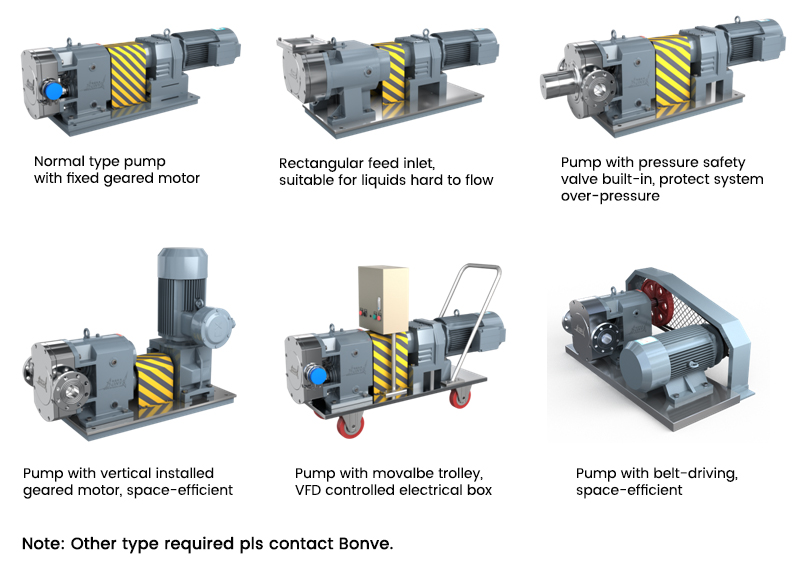

Tipos de bombas completas
Parámetros técnicos
|
Modelo |
Desplazamiento - |
RPM |
Caudal |
Presión de descarga |
Potencia |
Vacío |
Tamaño del puerto |
Máxima viscosidad |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0.37-1.1 |
-0.080 |
25 |
1,500,000 |
|
40BV12-2 |
0.15 |
10-1000 |
0-2 |
0-1.2 |
0.75-2.2 |
-0.080 |
40 |
1,500,000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1,500,000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1,500,000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1,500,000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1,500,000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1,500,000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1,500,000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1,500,000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1,500,000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1,500,000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1,500,000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1,500,000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1,500,000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1,500,000 |
Nota:
1. Medio probado: agua.
2. La velocidad, el caudal, la potencia eléctrica y la presión se verificarán según las diferentes propiedades del producto.
Directrices de selección
|
Su industria |
|
||
|
Acerca del medio de la bomba |
Nombre: |
||
|
Densidad (g/m³): |
|||
|
Viscosidad (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de PH: |
|||
|
Contenido de sólidos (%): |
|||
|
Tamaño de sólidos (mm): |
|||
|
Lado de succión |
Presión: Positiva ( ) bar; Negativa ( ) bar |
Altura (m): |
|
|
Longitud de la tubería de succión (m): |
Diámetro (mm): |
||
|
Codos (piezas): |
Pieza en T (piezas): |
Válvulas (piezas): |
|
|
Lado de descarga |
Presión (Mpa): |
||
|
Longitud vertical de la tubería de descarga (m): Longitud total de la tubería de suministro (m): |
Diámetro (mm): |
||
|
Codos (piezas): |
Pieza en T (piezas): |
Válvulas (piezas): |
|
|
Caudal requerido (L/H) |
Caudal de funcionamiento: |
Caudal máx.: |
|
|
Material requerido de la bomba |
SS304 ( ) SS316 ( ) SS316L ( ) Acero inoxidable dúplex ( ) |
||
|
Motor requerido |
Fase: Monofásica ( ) Trifásica ( ) |
Voltaje (V): |
Frecuencia (Hz): |
|
Grado IP: |
Eficiencia energética: |
Antiexplosivo: |
|
|
Tipo de instalación |
Fija ( ) |
Móvil ( ) |
Fija con patas de ajuste ( ) |
|
Otros |
|
||
8 pasos de guía para seleccionar la bomba Bonve
1. Nombre de su producto
2. Viscosidad del producto en la bomba, la línea y en reposo
3. Si hay sólidos presentes, indique cuáles son y el porcentaje de concentración
4. Gravedad específica
5. Capacidad requerida
6. Temperatura de bombeo
7. Presión de descarga o esquema del sistema de tuberías
8. Presión de succión o esquema del sistema de tuberías

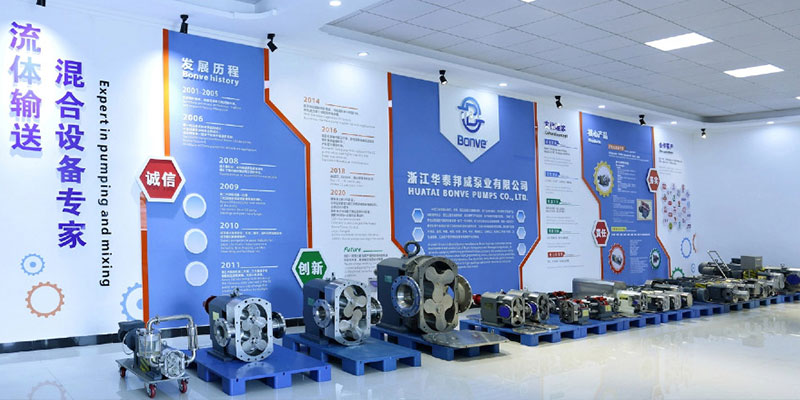

Sobre nosotros
BONVE es un fabricante chino líder de BOMBAS DE LÓBULOS ROTATIVOS y MEZCLADORES HOMOGENEIZADORES. Proporciona a sus clientes soluciones personalizadas de bombeo y mezcla y resuelve sus problemas durante la producción.
Las bombas y mezcladores Bonve se utilizan ampliamente en alimentos, lácteos, bebidas, productos químicos, pulpa y papel, jabones y detergentes, productos farmacéuticos, pesticidas, recubrimientos, etc. Para 2024, Bonve había atendido a más de 8.000 clientes en diversas industrias y más de 100.000 bombas estaban funcionando en todo el mundo.
Una y otra vez, las empresas especifican las bombas Bonve como el equipo "estándar" para sus procesos de fabricación. Esperamos ser socios con usted.
Certificado
Los certificados ISO9001, ISO14001 e ISO45001 de Bonve garantizan la consistencia de la calidad, la fiabilidad del cumplimiento normativo, la responsabilidad ambiental y la eficiencia operativa, ofreciendo asociaciones confiables y sostenibles para nuestros clientes.
Con los certificados CE y FDA, las bombas Bonve son reconocidas a nivel mundial. Estos certificados abren las puertas a importantes mercados y son una prueba de la excelencia de nuestras bombas para usted.
Cómo los comentarios de los clientes sobre la bomba de lóbulos Bonve
Comentario sobre el acabado superficial de las bombas
Trabajamos con un revendedor en la industria alimentaria y están muy satisfechos con el acabado superficial liso de la bomba de lóbulos Bonve y su precio.
Si su equipo se enfrenta a problemas similares, ya sea por materiales deficientes, acabados inconsistentes o equipos que no cumplen las normas, conectemos. Estamos aquí para brindar la misma tranquilidad y rendimiento a sus operaciones.
Comentarios sobre la estructura interna y el funcionamiento de la bomba de lóbulos Bonve
Trabajamos con empresas de la industria química y están satisfechas con el funcionamiento silencioso y suave de nuestra bomba. Si desea eliminar estos problemas de uso de sus bombas existentes, estamos listos para proporcionarle la misma solución de alto valor.
Preguntas frecuentes
1. Política de garantía
Estándar: 15 meses desde la fecha de fabricación.
Servicio: Reemplazo gratuito de piezas dentro de 3 días laborables para problemas de calidad no causados por el usuario.
Garantía extendida: Disponible bajo solicitud (por ejemplo, para proyectos).
2. Guía de operación
Se proporciona un manual completo en inglés (instalación, operación) y archivos de capacitación (mantenimiento, resolución de problemas).
Soporte técnico remoto disponible si es necesario.
3. Organización del envío
Colaboramos con transportistas confiables; ofrecemos transporte marítimo (estándar) o aéreo.
Comparta su puerto/aeropuerto más cercano para cotizaciones CIF (costo + seguro + flete).
4. Condiciones de pago
TT (Transferencia telegráfica) o LC (Carta de crédito).
5. Tiempo de entrega
Bombas con eje libre: 7 días laborables (estándar).
Bombas completas con motor: 20 días laborables (estándar).
6. Embalaje
Cajas sólidas de madera contrachapada sin fumigación.
7. Confirmación de especificaciones antes del pedido
Enviamos un formulario de especificaciones (caudal, altura, etc.) para confirmación; planos técnicos/fotos disponibles si es necesario.
8. Soporte posterior a la garantía
Piezas con costo (precios preferenciales, entrega en 3-5 días laborables).
Asistencia técnica en sitio/remota con costo; planes personalizados de mantenimiento anual para clientes a largo plazo.
9. Soluciones personalizadas
Admitido: Ajuste de material (acero inoxidable/hierro fundido), parámetros (caudal/altura) o diseño (vertical/móvil).
Tiempo de entrega: 20-30 días laborables (varía según la complejidad); se proporcionan actualizaciones del progreso.
