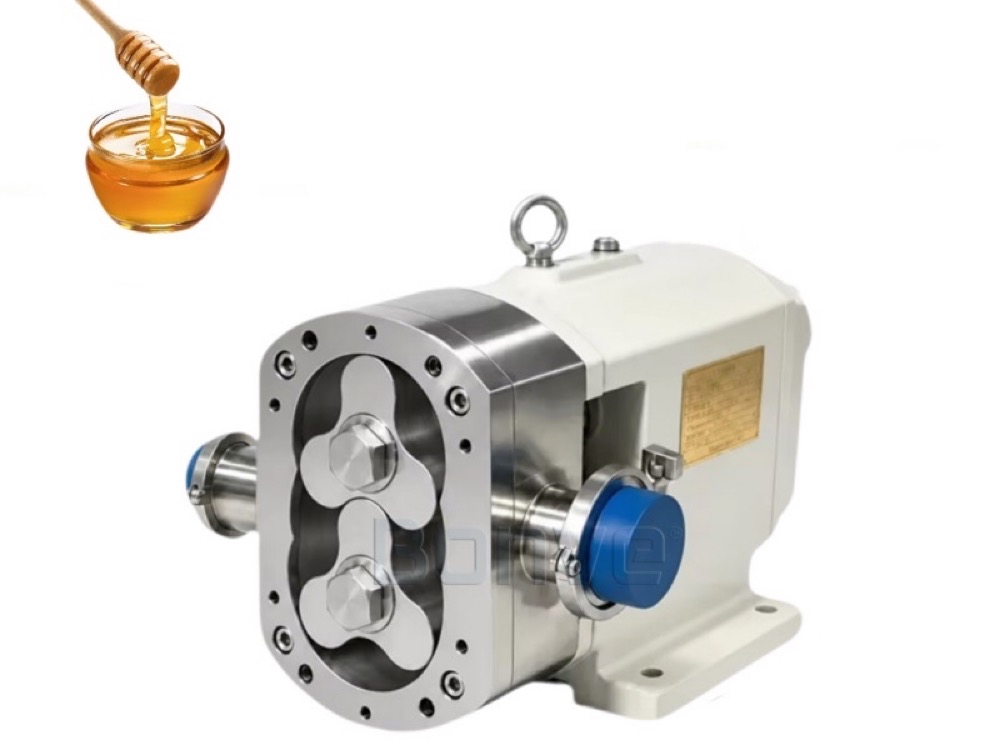

Bomba sanitaria de acero inoxidable para mielBomba de miel
La miel, como fluido natural complejo, requiere una manipulación precisa durante la extracción, concentración, almacenamiento y envasado. Sus propiedades físicas únicas, como el comportamiento de flujo no newtoniano, las variaciones extremas de viscosidad y el alto contenido de azúcar, suelen presentar importantes desafíos técnicos para los sistemas de bombeo convencionales.
Desafíos en la industria del transporte de miel
1. Viscosidad extremadamente alta y variable
La miel pura, especialmente las variedades crudas o de alta densidad, presenta una viscosidad extremadamente alta que fluctúa significativamente con la temperatura. Las bombas centrífugas convencionales suelen experimentar una fuerte disminución de eficiencia bajo estas condiciones, y con frecuencia no logran cebarse o transportar el fluido. Una bomba de desplazamiento positivo de alto rendimiento es esencial para proporcionar el par necesario y un flujo constante que evite obstrucciones en las tuberías y paradas de producción.
2. Sensibilidad al cizallamiento y riesgos de aireación
La miel es muy sensible al cizallamiento mecánico durante el procesamiento. La agitación a alta velocidad puede incorporar microburbujas al fluido, provocando aireación que compromete la transparencia y la calidad comercial premium de la miel. Utilizar una bomba lobular sanitaria de acero inoxidable con un diseño de rotor de baja velocidad y acción suave es fundamental para garantizar una transferencia sin pulsaciones que conserve la textura natural, las enzimas y la claridad de la miel.
3. Cristalización del azúcar y fallo del sello
La alta concentración de azúcar en la miel hace que sea excepcionalmente pegajosa y propensa a cristalizarse cuando las temperaturas disminuyen. Los residuos de miel pueden solidificarse entre las caras de los sellos mecánicos, causando desgaste abrasivo que provoca fugas frecuentes y riesgos de contaminación. Integrar un sistema de bomba con camisa calefactora es la solución más eficaz para mantener la fluidez, mientras que una bomba lobular rotativa de grado alimentario con sellos especializados evita la acumulación de azúcar y garantiza una fiabilidad operativa a largo plazo.
4. Requisitos estrictos de higiene y limpieza
En la industria alimentaria global, el procesamiento de miel debe cumplir estrictas normas GMP y FDA. Las bombas industriales estándar suelen tener zonas muertas internas donde la miel puede acumularse y fermentar. Una bomba limpiable mediante CIP fabricada en acero inoxidable SS316L es obligatoria para permitir una limpieza y esterilización exhaustivas sin desmontar el equipo, garantizando un entorno de producción sin contaminación.
Soluciones de ingeniería de Bonve para la industria de la miel
Para superar los desafíos inherentes al transporte de miel, Bonve ha desarrollado una serie de bombas lobulares sanitarias de acero inoxidable de alto rendimiento que integran tecnología avanzada de gestión térmica y manipulación suave. Nuestras soluciones se centran en garantizar la continuidad de la producción, la integridad del producto y la fiabilidad a largo plazo.
1. Gestión térmica con camisas calefactoras integradas Para solucionar el problema de la alta viscosidad y los fallos de "arranque en frío", las bombas Bonve cuentan con un diseño personalizado de camisa calefactora. Al hacer circular agua caliente o vapor a través de la cubierta y la carcasa de la bomba, nuestro sistema mantiene la miel a una temperatura óptima y constante. Esto reduce significativamente la resistencia del fluido, evita la cristalización del azúcar y garantiza un arranque suave con alto par incluso para la miel de Manuka más espesa.
2. Tecnología de rotor sin contacto y bajo cizallamiento Bonve utiliza tecnología especializada de bomba lobular rotativa de baja velocidad para abordar la sensibilidad al cizallamiento. Nuestros rotores están diseñados con precisión para mantener un flujo sin pulsaciones con amplias holguras internas. Este diseño sin contacto garantiza que la miel se mueva suavemente sin ser "trabajada" ni agitada, evitando eficazmente la aireación y conservando las enzimas naturales, el sabor y la transparencia sin cristales del producto final.
3. Sistemas avanzados de sellado para entornos con alto contenido de azúcar Reconociendo que los sólidos de azúcar pegajosos son la principal causa de fallos en los sellos, Bonve ofrece una gama de sellos mecánicos de alto rendimiento diseñados específicamente para la industria de la miel. Nuestra bomba lobular rotativa de grado alimentario está equipada con sellos mecánicos simples o dobles especializados con diseños lavables. Estos sellos evitan que la miel se solidifique en las caras, eliminando el desgaste abrasivo y garantizando un funcionamiento sin fugas que protege tanto la máquina como el entorno del producto.
4. Diseño sin zonas muertas para una higiene total (CIP/SIP) Las bombas Bonve están construidas con acero inoxidable SS316L de alta calidad con un acabado superficial que cumple los estándares globales más exigentes. Nuestra ingeniería elimina las esquinas muertas dentro de la cámara de la bomba donde la miel podría estancarse. Esto hace que la bomba sea totalmente compatible con CIP (limpieza en el lugar) y SIP (esterilización en el lugar), permitiendo una limpieza rápida y completa sin desmontaje, cumpliendo así los estrictos requisitos regulatorios de FDA y GMP.
5. Desplazamiento positivo robusto para una salida de alta eficiencia A diferencia de las bombas centrífugas que pierden eficiencia al aumentar la viscosidad, la bomba lobular de desplazamiento positivo de Bonve proporciona un caudal constante independientemente de los cambios de presión. Esto garantiza que su línea de producción reciba un suministro estable de miel, maximizando la eficiencia de los equipos posteriores de concentración y llenado mientras reduce el consumo energético total.
¿Por qué elegir las bombas lobulares rotativas Bonve para miel?
Intercambiable
1. Rotores intercambiables, una bomba para múltiples usos.
2. Sello específico para aplicaciones concretas, garantiza cero fugas.
Mantenimiento sencillo
1. Estructura compacta, fácil montaje y desmontaje.
2. Mantenimiento en el lugar, fácil limpieza. Compatible con CIP y SIP.
3. Pocas piezas de desgaste, bajo mantenimiento.
Larga vida útil
1. Todas las piezas principales se procesan mediante CNC, fabricación de alta precisión.
2. Sin contacto entre los rotores ni entre los rotores y la cámara de la bomba.
3. Seis rodamientos con disposición independiente, alto equilibrio.
4. El anillo de sello ajustable prolonga la vida útil del eje.
5. Ajuste síncrono mediante chaveta del eje, sin problema de colisión del rotor.
Bonve tiene una ventaja sobre las bombas lobulares que ninguna otra empresa puede igualar.
1. Rotor:El error de los rotores procesados mediante CNC es extremadamente pequeño. El rotor único sella perfectamente la entrada y salida de la bomba. El grado de vacío de la bomba alcanza hasta -0.095MPA. El material y el tipo de rotor pueden seleccionarse según las características del producto bombeado.
2. Eje:El eje de transmisión se procesa mediante un centro de mecanizado CNC, que presenta alta precisión, alta resistencia a la flexión y fuerte resistencia al desgaste.
3.Cavidad de la bomba:La cavidad de la bomba está sellada por una cubierta de bomba que se puede abrir rápidamente, lo que permite un mantenimiento rápido de la bomba. El cuerpo de la bomba se procesa mediante mecanizado CNC.
4.Engranajes:Los engranajes síncronos de alta precisión y alto estándar tienen un buen engrane, transmisión suave, bajo ruido y excelente capacidad de carga.
5.Sello mecánico:El material y el tipo de sello se seleccionan según las características del producto bombeado, para garantizar cero fugas, ausencia de contaminación y una producción más respetuosa con el medio ambiente.
6.Rodamientos:Seis rodamientos dispuestos por separado aumentan la concentricidad del funcionamiento de la bomba, mejoran la capacidad de carga del eje y hacen que la bomba funcione de manera más estable, aumentando así la vida útil del eje y del sello mecánico.
7.Caja de engranajes:La caja de engranajes se procesa mediante CNC, con alta precisión, alta concentricidad y gran versatilidad.
8.Husillo:Utilizamos estrías entre los rodamientos y el husillo, lo que hace que la bomba sea menos propensa a deslizarse. La estría de alta precisión hace que la bomba funcione con mayor suavidad y su vida útil es mucho mayor que la de sus equivalentes.
Más aplicaciones
Además de las aplicaciones de transferencia de miel, las bombas lobulares de acero inoxidable Bonve se utilizan ampliamente en las industrias alimentaria, láctea, de confitería, bebidas y vino. Los medios de transferencia típicos incluyen: chocolate, leche condensada, queso, mayonesa, yogur, miel, jarabe, sacarosa, kétchup, pasta de tomate, mantequilla, zumo concentrado, mermelada, helado, leche, suspensión de levadura, pasta de carne, gelatina, condimentos, proteína de soja, diversas bebidas y vino.
Principio de funcionamiento
Bombas lobulares Bonvebásicamente constan de dos rotores lobulares, que giran de forma síncrona accionados por un par de engranajes síncronos en la caja de engranajes. Los rotores son impulsados por el eje principal y el eje secundario para girar en una dirección inversa síncrona, lo que cambia la capacidad de la bomba, genera un alto vacío y presión de descarga, formando así un bombeo eficiente. Se mantiene un espacio entre los rotores y entre la carcasa de la bomba, sin fricción, con larga vida útil, sin daños y sin reacción física o química con los productos bombeados.
Diagrama del rotor de dos lóbulos
Diagrama de rotores de tres lóbulos
Piezas principales de la bomba completa
Las bombas completas Bonve suelen estar compuestas por una bomba con eje desnudo, acoplamiento y su protector, motorreductor y placa base. Con su pedido, se suministra la bomba con eje desnudo o la bomba completa.
Estructura de la bomba con eje desnudo
Según la dirección del puerto, tenemos bombas con puerto horizontal y puerto vertical para adaptarse a la instalación en su ubicación.
Detalles de la estructura
Tipos de bombas completas
Parámetros técnicos
|
Modelo |
Desplaza- miento |
RPM |
Caudal |
Presión de descarga |
Potencia |
Vacío |
Tamaño del puerto |
Máx. viscosidad |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0.37-1.1 |
-0.080 |
25 |
1,500,000 |
|
40BV12-2 |
0.15 |
10-1000 |
0-2 |
0-1.2 |
0.75-2.2 |
-0.080 |
40 |
1,500,000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1,500,000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1,500,000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1,500,000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1,500,000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1,500,000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1,500,000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1,500,000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1,500,000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1,500,000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1,500,000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1,500,000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1,500,000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1,500,000 |
Nota:
1. Medio probado: agua.
2. La velocidad, el caudal, la potencia eléctrica y la presión se verificarán según las diferentes propiedades del producto.
Pautas de selección
|
Su industria |
|
||
|
Acerca del medio de bombeo |
Nombre: |
||
|
Densidad (g/m³): |
|||
|
Viscosidad (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de PH: |
|||
|
Contenido de sólidos (%): |
|||
|
Tamaño de sólidos (mm): |
|||
|
Lado de succión |
Presión: Positiva ( ) bar; Negativa ( ) bar |
Altura (m): |
|
|
Longitud de la tubería de succión (m): |
Diámetro (mm): |
||
|
Codos (Piezas): |
Pieza en T (Piezas): |
Válvulas (Piezas): |
|
|
Lado de descarga |
Presión (Mpa): |
||
|
Longitud de la tubería de descarga vertical (m): Longitud total de la tubería de descarga (m): |
Diámetro (mm): |
||
|
Codos (Piezas): |
Pieza en T (Piezas): |
Válvulas (Piezas): |
|
|
Caudal requerido (L/H) |
Caudal de operación: |
Caudal máximo: |
|
|
Material de bomba requerido |
SS304 ( ) SS316 ( ) SS316L ( ) Acero inoxidable dúplex ( ) |
||
|
Motor requerido |
Fase: Monofásica ( ) Trifásica ( ) |
Voltaje (V): |
Frecuencia (Hz): |
|
Grado IP: |
Eficiencia energética: |
Antiexplosivo: |
|
|
Tipo de instalación |
Fija ( ) |
Móvil ( ) |
Fija con patas de ajuste ( ) |
|
Otros |
|
||
8 pasos para su guía de selección de la bomba Bonve
1. Nombre de su producto
2. Viscosidad del producto en la bomba, la tubería y en reposo
3. ¿Hay sólidos presentes? Si es así, ¿cuáles son y qué porcentaje de concentración tienen?
4. Gravedad específica
5. Capacidad requerida
6. Temperatura de bombeo
7. Presión de descarga o esquema del sistema de tuberías
8. Presión de succión o esquema del sistema de tuberías
Sobre nosotros
BONVE es un fabricante chino líder de BOMBAS DE LÓBULOS ROTATIVOS y MEZCLADORES HOMOGENEIZADORES. Proporciona a sus clientes soluciones personalizadas de bombeo y mezcla y resuelve sus problemas durante la producción.
Las bombas y mezcladores Bonve se utilizan ampliamente en alimentos, lácteos, bebidas, productos químicos, pulpa y papel, jabones y detergentes, productos farmacéuticos, pesticidas, recubrimientos, etc. Para 2024, Bonve había atendido a más de 8.000 clientes en diversas industrias y más de 100.000 bombas estaban funcionando en todo el mundo.
Una y otra vez, las empresas especifican las bombas Bonve como el equipo "estándar" para sus procesos de fabricación. Esperamos ser su socio.
Certificado
Los certificados ISO9001, ISO14001 e ISO45001 de Bonve garantizan la consistencia de la calidad, la fiabilidad del cumplimiento, la responsabilidad ambiental y la eficiencia operativa, ofreciendo asociaciones confiables y sostenibles para nuestros clientes.
Con los certificados CE y FDA, las bombas Bonve son reconocidas a nivel mundial. Estos certificados abren las puertas a los principales mercados y son una prueba de la excelencia de nuestras bombas para usted.
¿Qué opinan los clientes sobre la bomba de lóbulos Bonve?
Comentario sobre el acabado superficial de las bombas
Trabajamos con un revendedor en la industria alimentaria y están muy satisfechos con el acabado superficial liso de la bomba de lóbulos Bonve y su precio.
Si su equipo enfrenta problemas similares, ya sean materiales deficientes, acabados inconsistentes o equipos que no cumplen con las normas, conectemos. Estamos aquí para ofrecer la misma tranquilidad y rendimiento a sus operaciones.
Comentarios sobre la estructura interna y el funcionamiento de la bomba de lóbulos Bonve
Trabajamos con empresas de la industria química y están satisfechas con el funcionamiento silencioso y suave de nuestra bomba. Si desea eliminar estos problemas de uso de sus bombas existentes, estamos listos para proporcionarle la misma solución de alto valor.
Preguntas frecuentes
1. Política de garantía
Estándar: 15 meses desde la fecha de fabricación.
Servicio: Reemplazo gratuito de piezas dentro de 3 días laborables para problemas de calidad no causados por el usuario.
Garantía extendida: Disponible bajo solicitud (por ejemplo, para proyectos).
2. Orientación de operación
Se proporciona un manual completo en inglés (instalación, operación) y archivos de capacitación (mantenimiento, solución de problemas).
Soporte técnico remoto disponible si es necesario.
3. Organización del envío
Trabajamos con transportistas confiables; ofrecemos transporte marítimo (estándar) o aéreo.
Comparta su puerto/aeropuerto más cercano para cotizaciones CIF (costo + seguro + flete).
4. Condiciones de pago
TT (Transferencia telegráfica) o LC (Carta de crédito).
5. Tiempo de entrega
Bombas con eje libre: 7 días laborables (estándar).
Bombas completas con motor: 20 días laborables (estándar).
6. Embalaje
Cajas sólidas de madera contrachapada sin necesidad de fumigación.
7. Confirmación de especificaciones antes del pedido
Enviamos un formulario de especificaciones (caudal, altura, etc.) para confirmación; dibujos técnicos/fotos disponibles si son necesarios.
8. Soporte posterior a la garantía
Piezas de pago (precios preferenciales, entrega en 3-5 días laborables).
Asistencia técnica presencial/remota de pago; planes anuales de mantenimiento personalizados para clientes a largo plazo.
9. Soluciones personalizadas
Compatible: ajuste el material (acero inoxidable/hierro fundido), los parámetros (caudal/altura) o el diseño (vertical/móvil).
Plazo de entrega: 20-30 días laborables (varía según la complejidad); se proporcionan actualizaciones del progreso.
