Bomba de transferencia de jugo de grado alimentario
El transporte de jugo implica gestionar un fluido no newtoniano sensible al esfuerzo cortante y cargado de partículas, que presenta desafíos únicos que las líneas de producción deben superar para preservar la textura original de la pulpa, el valor nutricional y la calidad constante del producto.
Desafíos en la industria del transporte de jugo
Manipulación de medios cargados de partículas: El jugo con pulpa y los concentrados de fruta contienen sólidos blandos de fruta. El sistema de bombeo debe transferir los materiales suavemente para evitar el aplastamiento de la pulpa, lo que podría provocar la degradación del producto y bloqueos en las tuberías.
-
Preservación nutricional sensible al esfuerzo cortante: La fuerza mecánica excesiva de cizallamiento descompone las vitaminas, destruye el aroma natural de la fruta y arruina la textura de la pulpa, provocando una pérdida irreversible de sabor y valor nutricional en el jugo terminado.
-
-
Adaptación a un amplio rango de viscosidad: Las líneas de producción cambian frecuentemente entre jugo fresco de baja viscosidad y concentrado de fruta altamente viscoso. Las bombas necesitan un rendimiento estable en condiciones de viscosidad variables sin fluctuaciones de caudal.
-
-
Requisitos estrictos de higiene sanitaria: El medio de jugo azucarado es susceptible a la reproducción microbiana. Los equipos deben permitir ciclos completos de CIP / SIP para una limpieza interna exhaustiva y esterilización, cumpliendo con los estándares internacionales de grado alimentario.
-
-
Control de generación de espuma: La agitación intensa durante el bombeo introduce espuma no deseada. El exceso de espuma afectará la precisión del llenado, provocará oxidación y acortará la vida útil de los productos de jugo.
Diseño específico para el procesamiento de jugo
Los ingenieros de Bonve han desarrollado un conjunto de características diseñadas específicamente para neutralizar los puntos problemáticos del transporte de jugo, garantizando un rendimiento a largo plazo y una calidad del producto preservada.
-

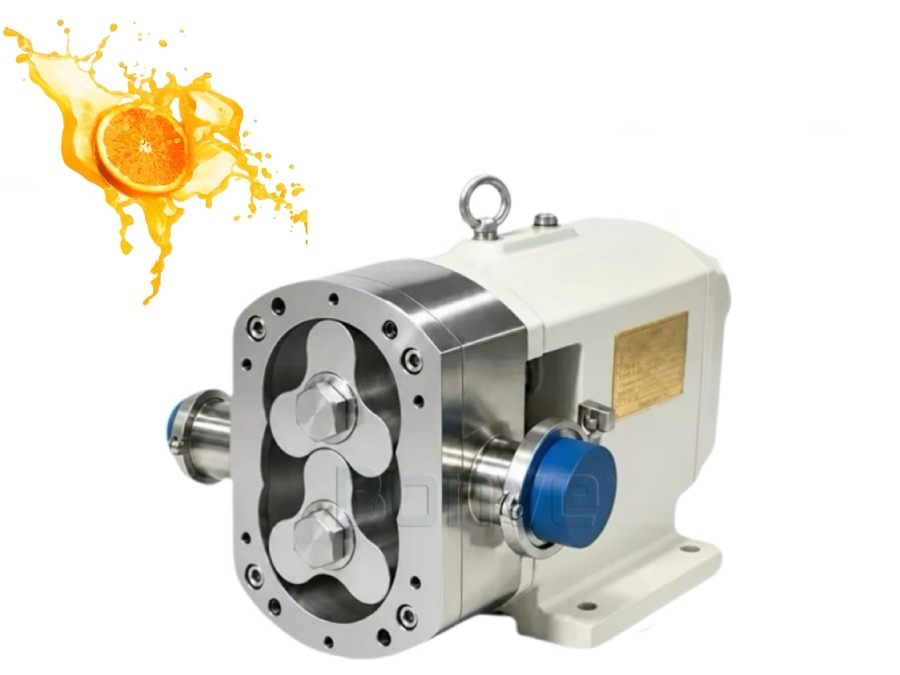

Geometría del rotor suave de bajo cizallamiento: Las bombas lobulares rotativas Bonve adoptan perfiles de rotor optimizados para ofrecer una transferencia suave y de bajo cizallamiento. Evitan aplastar la pulpa de fruta, minimizan la generación de espuma y protegen el aroma natural, las vitaminas y la textura original de los medios de jugo.
-
-
Diseño de cámara de bomba de gran paso: Las rutas de flujo ampliadas permiten que las partículas blandas de fruta y la pulpa pasen intactas y sin obstrucciones, siendo adecuadas para el procesamiento de jugos con pulpa y concentrados de fruta con alto contenido de sólidos.
-
-
Construcción sanitaria completa CIP / SIP: La bomba está fabricada con piezas en contacto con el fluido de acero inoxidable 316L pulido sin espacios. Admite ciclos completos de limpieza en el lugar y esterilización en el lugar, eliminando residuos de jugo ricos en azúcar y reduciendo los riesgos microbianos.
-
-
Compatibilidad con un amplio rango de viscosidad: Las bombas Bonve mantienen un caudal de salida estable y constante en viscosidades ampliamente variables, manejando desde jugo fresco ligero hasta concentrado de fruta espeso sin fluctuaciones de caudal.
-
-
Ruta de fluido optimizada contra la espuma: La estructura interna de flujo optimizada reduce la agitación violenta del fluido durante el funcionamiento, controlando eficazmente la formación de espuma y ayudando a garantizar la precisión del llenado y una mayor vida útil del jugo.
-
-
¿Por qué elegir las bombas lobulares rotativas Bonve para jugo?
Intercambiable
1.Rotores intercambiables, una bomba para múltiples usos.
2.Sello específico para la aplicación, garantiza cero fugas.
Mantenimiento sencillo
1.Estructura compacta, fácil montaje y desmontaje.
2.Mantenimiento en el lugar, fácil limpieza. Compatible con CIP y SIP.
3.Pocas piezas de desgaste, bajo mantenimiento.
Larga vida útil
1.Todas las piezas principales se procesan mediante CNC, fabricación de alta precisión.
2.No hay contacto entre los rotores, ni entre los rotores y la cámara de la bomba.
3.Seis rodamientos con disposición separada, alto equilibrio.
4.El anillo de sellado ajustable prolonga la vida útil del eje.
5.Ajuste síncrono de la chaveta del eje, sin problema de colisión del rotor.
Bonve tiene una ventaja sobre las bombas lobulares que ninguna otra empresa puede igualar.
1.Rotor:El error de los rotores procesados mediante CNC es extremadamente pequeño. El rotor único sella perfectamente la entrada y salida de la bomba. El grado de vacío de la bomba alcanza hasta -0.095MPA. El material y el tipo de rotor pueden seleccionarse según las características del producto bombeado.
2.Eje:El eje de transmisión se procesa mediante un centro de mecanizado CNC, que presenta características de alta precisión, alta resistencia a la flexión y fuerte resistencia al desgaste.
3.Cavidad de la bomba:La cavidad de la bomba está sellada mediante una cubierta de bomba que puede abrirse rápidamente, permitiendo un mantenimiento rápido de la bomba. El cuerpo de la bomba se procesa mediante mecanizado CNC.
4.Engranajes:Los engranajes síncronos de alta precisión y alto estándar tienen un buen engrane, transmisión suave, bajo ruido y excelente capacidad de carga.
5.Sello mecánico:El material y el tipo de sello se seleccionan según las características del producto bombeado, para garantizar cero fugas, ausencia de contaminación y una producción más respetuosa con el medio ambiente.
6.Rodamientos:Seis rodamientos dispuestos por separado aumentan la concentricidad del funcionamiento de la bomba, mejoran la capacidad de carga del eje y hacen que la bomba funcione de manera más estable, aumentando así la vida útil del eje y del sello mecánico.
7.Caja de engranajes:La caja de engranajes se procesa mediante CNC, con alta precisión, alta concentricidad y gran versatilidad.
8.Husillo:Utilizamos estrías entre los rodamientos y el husillo, lo que hace que la bomba sea menos propensa a deslizarse. La estría de alta precisión permite que la bomba funcione con mayor suavidad y la vida útil es mucho mayor que la de sus competidores.
Más aplicaciones
Además de las aplicaciones de transferencia de chocolate, las bombas lobulares de acero inoxidable Bonve se utilizan ampliamente en las industrias alimentaria, láctea, de confitería, bebidas y vino. Los medios de transferencia típicos incluyen: leche condensada, queso, mayonesa, yogur, miel, jarabe, sacarosa, kétchup, pasta de tomate, mantequilla, jugo concentrado, mermelada, helado, suspensión de levadura, pasta de carne, gelatina, condimentos, proteína de soja, diversas bebidas y vino.
Principio de funcionamiento
Bombas lobulares Bonvebásicamente constan de dos rotores lobulares, que giran de forma síncrona accionados por un par de engranajes síncronos en la caja de engranajes. Los rotores son impulsados por el eje principal y el eje secundario para girar en una dirección inversa síncrona, lo que cambia la capacidad de la bomba, genera un alto vacío y presión de descarga, formando así un bombeo eficiente. Se mantiene una separación entre los rotores y entre los rotores y la carcasa de la bomba, sin fricción, con larga vida útil, sin daños y sin reacción física ni química con los productos bombeados.
Diagrama del rotor de dos lóbulos
Diagrama de rotores de tres lóbulos
Piezas principales de la bomba completa
Las bombas completas Bonve suelen estar compuestas por una bomba de eje desnudo, acoplamiento y su protector, motorreductor y placa base. Con su pedido, se suministra la bomba de eje desnudo o la bomba completa.
Estructura de la bomba de eje desnudo
Según la dirección del puerto, tenemos bombas con puerto horizontal y puerto vertical para adaptarse a la instalación en su sitio.
Detalles de la estructura
Tipos de bombas completas
Parámetros técnicos
|
Modelo |
Desplazamiento - |
RPM |
Caudal |
Presión de descarga |
Potencia |
Vacío |
Tamaño del puerto |
Máxima viscosidad |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0.37-1.1 |
-0.080 |
25 |
1,500,000 |
|
40BV12-2 |
0.15 |
10-1000 |
0-2 |
0-1.2 |
0.75-2.2 |
-0.080 |
40 |
1,500,000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1,500,000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1,500,000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1,500,000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1,500,000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1,500,000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1,500,000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1,500,000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1,500,000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1,500,000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1,500,000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1,500,000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1,500,000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1,500,000 |
Nota:
1. Medio probado: agua.
2. La velocidad, el caudal, la potencia eléctrica y la presión se verificarán según las diferentes propiedades del producto.
Pautas de selección
|
Su industria |
|
||
|
Acerca del medio de la bomba |
Nombre: |
||
|
Densidad (g/m³): |
|||
|
Viscosidad (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de PH: |
|||
|
Contenido de sólidos (%): |
|||
|
Tamaño de sólidos (mm): |
|||
|
Lado de succión |
Presión: Positiva ( ) bar; Negativa ( ) bar |
Altura (m): |
|
|
Longitud de la tubería de succión (m): |
Diámetro (mm): |
||
|
Codos (piezas): |
Pieza en T (piezas): |
Válvulas (piezas): |
|
|
Lado de descarga |
Presión (Mpa): |
||
|
Longitud de la tubería de impulsión vertical (m): Longitud total de la tubería de impulsión (m): |
Diámetro (mm): |
||
|
Codos (piezas): |
Pieza en T (piezas): |
Válvulas (piezas): |
|
|
Caudal requerido (L/H) |
Caudal de funcionamiento: |
Caudal máximo: |
|
|
Material requerido de la bomba |
SS304 ( ) SS316 ( ) SS316L ( ) Acero inoxidable dúplex ( ) |
||
|
Motor requerido |
Fase: Monofásica ( ) Trifásica ( ) |
Voltaje (V): |
Frecuencia (Hz): |
|
Grado IP: |
Eficiencia energética: |
Antiexplosivo: |
|
|
Tipo de instalación |
Fijo ( ) |
Móvil ( ) |
Fijo con patas ajustables ( ) |
|
Otros |
|
||
8 pasos de guía para seleccionar la bomba Bonve
1. Nombre de su producto
2. Viscosidad del producto en la bomba, la línea y en reposo
3. ¿Hay sólidos presentes? Si es así, ¿cuáles son y cuál es el porcentaje de concentración?
4. Gravedad específica
5. Capacidad requerida
6. Temperatura de bombeo
7. Presión de descarga o esquema del sistema de tuberías
8. Presión de succión o esquema del sistema de tuberías
Sobre nosotros
BONVE es un fabricante chino líder de BOMBAS DE LÓBULOS ROTATIVOS y MEZCLADORES HOMOGENEIZADORES. Proporciona a sus clientes soluciones personalizadas de bombeo y mezcla y resuelve sus problemas durante la producción.
Las bombas y mezcladores Bonve se utilizan ampliamente en alimentos, lácteos, bebidas, productos químicos, pulpa y papel, jabones y detergentes, productos farmacéuticos, pesticidas, recubrimientos, etc. Para 2024, Bonve ha atendido a más de 8.000 clientes en diversas industrias y más de 100.000 bombas están funcionando en todo el mundo.
Una y otra vez, las empresas especifican las bombas Bonve como el equipo "estándar" para sus procesos de fabricación. Esperamos ser socios suyos.
Certificado
Los certificados ISO9001, ISO14001 e ISO45001 de Bonve garantizan la consistencia de la calidad, la fiabilidad del cumplimiento, la responsabilidad ambiental y la eficiencia operativa, ofreciendo asociaciones confiables y sostenibles para nuestros clientes.
Con los certificados CE y FDA, las bombas Bonve son reconocidas mundialmente. Estos certificados abren puertas a los principales mercados y son una prueba de la excelencia de nuestras bombas para usted.
Cómo comentan los clientes sobre la bomba de lóbulos Bonve
Comentario sobre el acabado superficial de las bombas
Trabajamos con un revendedor en la industria alimentaria y están muy satisfechos con el acabado superficial liso de la bomba de lóbulos Bonve y su precio.
Si su equipo enfrenta problemas similares, ya sean materiales deficientes, acabados inconsistentes o equipos que no cumplen con las normas, conectemos. Estamos aquí para ofrecer la misma tranquilidad y rendimiento a sus operaciones.
Comentarios sobre la estructura interna y el funcionamiento de la bomba de lóbulos Bonve
Trabajamos con empresas de la industria química y están satisfechas con el funcionamiento silencioso y suave de nuestra bomba. Si desea eliminar esos problemas de uso de sus bombas existentes, estamos preparados para proporcionarle la misma solución de alto valor.
Preguntas frecuentes
1. Política de garantía
Estándar: 15 meses desde la fecha de fabricación.
Servicio: Reemplazo gratuito de piezas dentro de 3 días laborables para problemas de calidad no causados por el usuario.
Garantía extendida: Disponible bajo solicitud (por ejemplo, para proyectos).
2. Guía de operación
Se proporciona un manual completo en inglés (instalación, operación) y archivos de capacitación (mantenimiento, resolución de problemas).
Soporte técnico remoto disponible si es necesario.
3. Acuerdo de envío
Colaboración con transportistas confiables; se admite transporte marítimo (estándar) o aéreo.
Comparta su puerto/aeropuerto más cercano para cotizaciones CIF (costo + seguro + flete).
4. Condiciones de pago
TT (Transferencia telegráfica) o LC (Carta de crédito).
5. Tiempo de entrega
Bombas con eje descubierto: 7 días laborables (estándar).
Bombas completas con motor: 20 días laborables (estándar).
6. Embalaje
Cajas sólidas de madera contrachapada libres de fumigación.
7. Confirmación de especificaciones antes del pedido
Enviamos un formulario de especificaciones (caudal, altura, etc.) para confirmación; dibujos técnicos/fotos disponibles si es necesario.
8. Soporte posterior a la garantía
Piezas pagadas (precios preferenciales, entrega en 3-5 días laborables).
Asistencia técnica pagada en sitio/remota; planes de mantenimiento anual personalizados para clientes a largo plazo.
9. Soluciones personalizadas
Admitido: ajustar el material (acero inoxidable/hierro fundido), parámetros (caudal/altura) o diseño (vertical/móvil).
Plazo de entrega: 20-30 días laborables (varía según la complejidad); se proporcionan actualizaciones del progreso.
