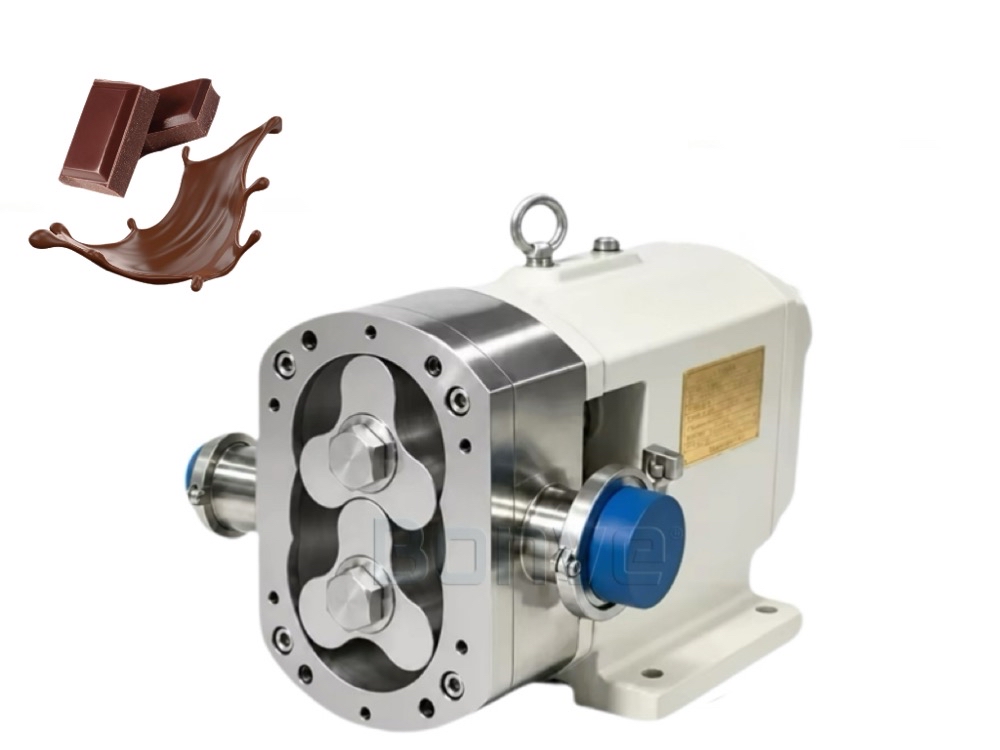

Acero inoxidable sanitario para chocolate Bomba
El transporte de chocolate implica gestionar un fluido no newtoniano altamente sensible que presenta riesgos mecánicos únicos. Las líneas de producción profesionales deben superar varios obstáculos críticos para garantizar la calidad del producto
Desafíos en la industria del transporte de chocolate
1.Gestión de viscosidad extrema: La salsa de chocolate requiere tecnología de desplazamiento positivo de alto par para moverse por las tuberías sin detenerse ni provocar una acumulación excesiva de presión.
2.Estabilidad térmica crítica: El control preciso de la temperatura es obligatorio. Cualquier fluctuación provoca una solidificación rápida, lo que resulta en bloqueos graves de las tuberías y posibles daños al equipo.
3.Integridad sensible al cizallamiento: La acción mecánica de alta velocidad puede provocar la separación de la manteca de cacao, dañando permanentemente el templado y la textura suave del producto terminado.
4.Resistencia al desgaste abrasivo: La presencia de partículas de azúcar y sólidos de cacao crea un entorno abrasivo constante que degrada rápidamente las bombas y sellos industriales estándar.
5.Eliminación de esquinas muertas higiénicas: La producción de grado alimentario exige un interior de bomba que evite la acumulación de residuos y la contaminación cruzada.
Diseño específico para el procesamiento de chocolate
Los ingenieros de Bonve han desarrollado un conjunto de características específicamente para neutralizar los puntos problemáticos del transporte de chocolate, garantizando un rendimiento a largo plazo y la pureza del producto
1.Sistemas integrales de camisa de calentamiento: Las bombas Bonve están equipadas con cubiertas de aislamiento de cobertura completa tanto para el cabezal de la bomba como para la cubierta frontal. Esto garantiza que la circulación de agua caliente o vapor mantenga un estado líquido constante, evitando la cristalización dentro de la cámara de la bomba.
2.Tecnología de desplazamiento suave y de bajo cizallamiento: Nuestros diseños de rotores de dos alas y tres lóbulos funcionan a velocidades bajas controladas dentro de grandes cavidades internas. Esto permite que el chocolate se mueva en grandes volúmenes sin la compresión ni el calentamiento asociados con las bombas de engranajes, preservando la calidad natural de la manteca de cacao.
3.Sellado avanzado resistente a la abrasión: Utilizamos sellos mecánicos de alta especificación reforzados con carburo de tungsteno o carburo de silicio. Estos materiales proporcionan una resistencia superior a los efectos microabrasivos de los sólidos de azúcar, extendiendo significativamente la vida útil de la bomba.
4.Acero inoxidable 316L ultrapulido: Todos los componentes en contacto con el medio están forjados en acero inoxidable 316L y acabados con pulido espejo (Ra
¿Por qué elegir las bombas lobulares rotativas Bonve para productos lácteos?
Intercambiable
1.Rotores intercambiables, una bomba con múltiples usos.
2.Sello específico para cada aplicación, garantiza cero fugas.
Fácil mantenimiento
1.Estructura compacta, fácil montaje y desmontaje.
2.Mantenimiento en el lugar, fácil limpieza. Compatible con CIP y SIP.
3.Pocas piezas de desgaste, bajo mantenimiento.
Larga vida útil
1.Todas las piezas principales se procesan mediante CNC, fabricación de alta precisión.
2.Sin contacto entre los rotores ni entre los rotores y la cámara de la bomba.
3.Seis rodamientos con disposición separada, alto equilibrio.
4.El anillo de sello ajustable prolonga la vida útil del eje.
5.Ajuste síncrono de la chaveta del eje, sin problema de colisión del rotor.
Bonve tiene una ventaja sobre las bombas lobulares que ninguna otra empresa puede igualar.
1.Rotor:El error de los rotores procesados por CNC es extremadamente pequeño. El rotor único sella perfectamente la entrada y salida de la bomba. El grado de vacío de la bomba alcanza hasta -0.095MPA. El material y el tipo de rotor pueden seleccionarse según las características del producto bombeado.
2.Eje:El eje de transmisión se procesa mediante un centro de mecanizado CNC, que tiene las características de alta precisión, alta resistencia a la flexión y fuerte resistencia al desgaste.
3.Cavidad de la bomba:La cavidad de la bomba está sellada mediante una cubierta de bomba que puede abrirse rápidamente, permitiendo un mantenimiento rápido de la bomba. El cuerpo de la bomba se procesa mediante mecanizado CNC.
4.Engranajes:Los engranajes síncronos de alta precisión y alto estándar tienen un buen engrane, transmisión suave, bajo ruido y excelente capacidad de carga.
5.Sello mecánico:El material y el tipo de sello se seleccionan según las características del producto bombeado, para garantizar cero fugas, ausencia de contaminación y una producción más respetuosa con el medio ambiente.
6.Rodamientos:Seis rodamientos dispuestos de forma independiente aumentan la concentricidad del funcionamiento de la bomba, mejoran la capacidad de carga del eje y hacen que la bomba funcione de manera más estable, aumentando así la vida útil del eje y del sello mecánico.
7.Caja de engranajes:La caja de engranajes se procesa mediante CNC, con alta precisión, alta concentricidad y gran versatilidad.
8.Husillo:Utilizamos estrías entre los rodamientos y el husillo, lo que hace que la bomba sea menos propensa a deslizarse. La estría de alta precisión permite que la bomba funcione con mayor suavidad y su vida útil es mucho más alta que la de sus competidores.
Más aplicaciones
Además de las aplicaciones de transferencia de chocolate, las bombas lobulares de acero inoxidable Bonve se utilizan ampliamente en las industrias alimentaria, láctea, de confitería, bebidas y vino. Los medios de transferencia típicos incluyen: leche condensada, queso, mayonesa, yogur, miel, jarabe, sacarosa, kétchup, pasta de tomate, mantequilla, zumo concentrado, mermelada, helado, pasta de levadura, pasta de carne, gelatina, condimentos, proteína de soja, diversas bebidas y vino.
Principio de funcionamiento
Bombas lobulares Bonvebásicamente constan de dos rotores lobulares que giran sincrónicamente impulsados por un par de engranajes síncronos en la caja de engranajes. Los rotores son accionados por el eje principal y el eje secundario para girar en una dirección inversa sincronizada, lo que cambia la capacidad de la bomba, genera un alto vacío y presión de descarga, formando así un bombeo eficiente. Se mantiene un espacio entre los rotores y entre la carcasa de la bomba, sin fricción, con larga vida útil, sin daños y sin reacción física o química con los productos bombeados.
Diagrama del rotor de dos alas
Diagrama de rotores trilobulares
Partes principales de la bomba completa
Las bombas completas Bonve suelen estar compuestas por una bomba con eje libre, acoplamiento y su protector, motorreductor y placa base. Con su pedido, se suministra la bomba con eje libre o la bomba completa.
Estructura de la bomba con eje libre
Según la dirección de los puertos, disponemos de bombas con puerto horizontal y puerto vertical para adaptarnos a la instalación en su ubicación.
Detalles de la estructura
Tipos de bombas completas
Parámetros técnicos
|
Modelo |
Desplaza -miento |
RPM |
Caudal |
Pre. descarga. |
Potencia |
Vacío |
Tamaño del puerto |
Máx. viscosidad |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0.37-1.1 |
-0.080 |
25 |
1,500,000 |
|
40BV12-2 |
0.15 |
10-1000 |
0-2 |
0-1.2 |
0.75-2.2 |
-0.080 |
40 |
1,500,000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1,500,000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1,500,000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1,500,000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1,500,000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1,500,000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1,500,000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1,500,000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1,500,000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1,500,000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1,500,000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1,500,000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1,500,000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1,500,000 |
Nota:
1. Medio probado: agua.
2. La velocidad, el caudal, la potencia eléctrica y la presión se verificarán según las diferentes propiedades del producto.
Directrices de selección
|
Su industria |
|
||
|
Acerca del medio de la bomba |
Nombre: |
||
|
Densidad (g/m³): |
|||
|
Viscosidad (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de pH: |
|||
|
Contenido de sólidos (%): |
|||
|
Tamaño de sólidos (mm): |
|||
|
Lado de succión |
Presión: Positiva ( ) bar; Negativa ( ) bar |
Altura (m): |
|
|
Longitud de la tubería de succión (m): |
Diámetro (mm): |
||
|
Codos (Pzas.): |
Pieza en T (Pzas.): |
Válvulas (Pzas.): |
|
|
Lado de descarga |
Presión (MPa): |
||
|
Longitud vertical de la tubería de descarga (m): Longitud total de la tubería de descarga (m): |
Diámetro (mm): |
||
|
Codos (Pzas.): |
Pieza en T (Pzas.): |
Válvulas (Pzas.): |
|
|
Caudal requerido (L/H) |
Caudal de funcionamiento: |
Caudal máximo: |
|
|
Material requerido de la bomba |
SS304 ( ) SS316 ( ) SS316L ( ) Acero inoxidable dúplex ( ) |
||
|
Motor requerido |
Fase: Monofásica ( ) Trifásica ( ) |
Voltaje (V): |
Frecuencia (Hz): |
|
Grado IP: |
Eficiencia energética: |
Antiexplosivo: |
|
|
Tipo de instalación |
Fija ( ) |
Móvil ( ) |
Fija con patas ajustables ( ) |
|
Otros |
|
||
8 pasos de guía para seleccionar la bomba Bonve
1. Nombre de su producto
2. Viscosidad del producto en la bomba, la línea y en reposo
3. ¿Hay sólidos presentes? Si es así, ¿cuáles son y cuál es el porcentaje de concentración?
4. Gravedad específica
5. Capacidad requerida
6. Temperatura de bombeo
7. Presión de descarga o esquema del sistema de tuberías
8. Presión de succión o esquema del sistema de tuberías
Sobre nosotros
BONVE es un fabricante chino líder de BOMBAS DE LÓBULOS ROTATIVOS y MEZCLADORES HOMOGENEIZADORES. Proporciona a sus clientes soluciones personalizadas de bombeo y mezcla y resuelve sus problemas durante la producción.
Las bombas y mezcladores Bonve se utilizan ampliamente en alimentos, productos lácteos, bebidas, productos químicos, pulpa y papel, jabones y detergentes, productos farmacéuticos, pesticidas, recubrimientos, etc. Para 2024, Bonve ha atendido a más de 8.000 clientes en diversas industrias y cuenta con más de 100.000 bombas funcionando en todo el mundo.
Una y otra vez, las empresas especifican las bombas Bonve como el equipo "estándar" para sus procesos de fabricación. Esperamos ser su socio.
Certificado
Los certificados ISO9001, ISO14001 e ISO45001 de Bonve garantizan consistencia de calidad, fiabilidad del cumplimiento normativo, responsabilidad ambiental y eficiencia operativa, proporcionando asociaciones confiables y sostenibles para nuestros clientes.
Con los certificados CE y FDA, las bombas Bonve son reconocidas a nivel mundial. Estos certificados abren las puertas a los principales mercados y son una prueba de la excelencia de nuestras bombas para usted.
Cómo opinan los clientes sobre la bomba de lóbulos Bonve
Comentario sobre el acabado superficial de las bombas
Trabajamos con un revendedor en la industria alimentaria y están muy satisfechos con el acabado superficial liso de la bomba de lóbulos Bonve y su precio.
Si su equipo enfrenta problemas similares, ya sea por materiales deficientes, acabados inconsistentes o equipos que no cumplen con las normas, conectemos. Estamos aquí para brindar la misma tranquilidad y rendimiento a sus operaciones.
Comentarios sobre la estructura interna y el funcionamiento de la bomba de lóbulos Bonve
Trabajamos con empresas de la industria química y están satisfechas con el funcionamiento silencioso y suave de nuestra bomba. Si desea eliminar estos problemas de uso de sus bombas existentes, estamos listos para proporcionarle la misma solución de alto valor.
Preguntas frecuentes
1. Política de garantía
Estándar: 15 meses desde la fecha de fabricación.
Servicio: Piezas de repuesto gratuitas en un plazo de 3 días laborables para problemas de calidad no causados por el usuario.
Garantía extendida: Disponible bajo solicitud (por ejemplo, para proyectos).
2. Guía de operación
Se proporciona un manual completo en inglés (instalación, operación) y archivos de capacitación (mantenimiento, solución de problemas).
Soporte técnico remoto disponible si es necesario.
3. Organización del envío
Colaboramos con transportistas confiables; ofrecemos transporte marítimo (estándar) o aéreo.
Comparta su puerto/aeropuerto más cercano para obtener cotizaciones CIF (costo + seguro + flete).
4. Condiciones de pago
TT (Transferencia telegráfica) o LC (Carta de crédito).
5. Tiempo de entrega
Bombas con eje descubierto: 7 días laborables (estándar).
Bombas completas con motor: 20 días laborables (estándar).
6. Embalaje
Cajas sólidas de madera contrachapada sin fumigación.
7. Confirmación de especificaciones antes del pedido
Enviamos un formulario de especificaciones (caudal, altura, etc.) para su confirmación; planos técnicos/fotos disponibles si es necesario.
8. Soporte posterior a la garantía
Piezas pagadas (precios preferenciales, entrega en 3-5 días laborables).
Ayuda técnica pagada en sitio/remota; planes de mantenimiento anual personalizados para clientes a largo plazo.
9. Soluciones personalizadas
Compatible: ajustar el material (acero inoxidable/hierro fundido), parámetros (caudal/altura) o diseño (vertical/móvil).
Plazo de entrega: 20-30 días laborables (varía según la complejidad); se proporcionan actualizaciones del progreso.
