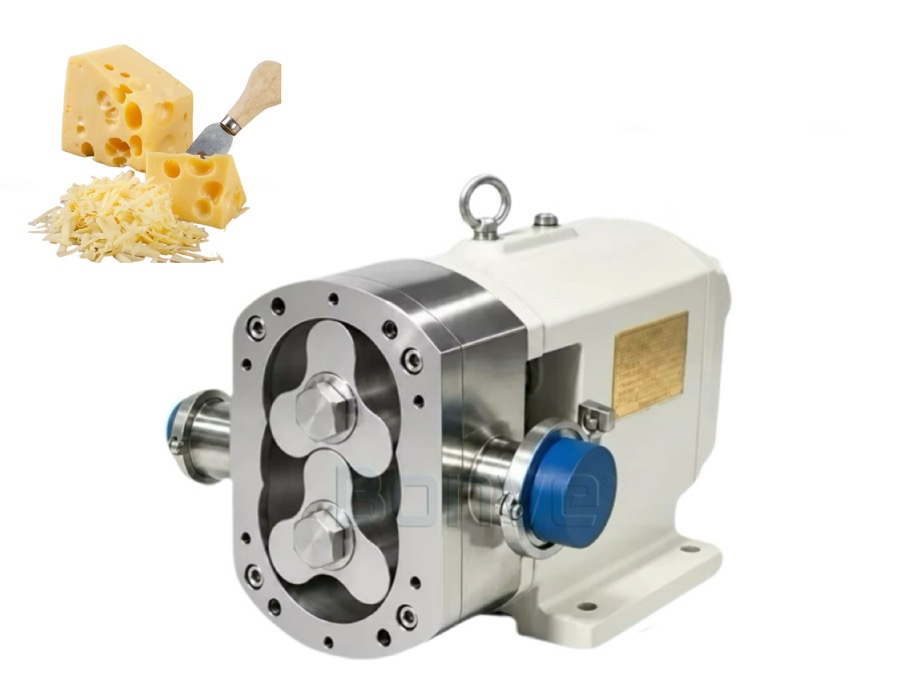

Bomba lobular rotativa sanitaria para transferencia de queso
El transporte de queso implica gestionar fluidos no newtonianos que a menudo son muy viscosos, pegajosos o extremadamente sensibles al cizallamiento.
Las líneas de producción deben superar varios desafíos críticos:
Preservación de la integridad de la cuajada:En la producción de queso natural, la bomba debe transferir la cuajada de queso sin aplastar ni dañar los sólidos frágiles. El daño mecánico durante el bombeo provoca un alto contenido de finos en el suero, reduciendo el rendimiento general y afectando la textura del producto final.
Gestión de alta viscosidad y pegajosidad:Materiales como el queso crema o la masa de queso fundido presentan una viscosidad extrema y propiedades adhesivas. Las bombas convencionales suelen sufrir cavitación, baja eficiencia de succión o bloqueos completos de la tubería.
Sensibilidad al cizallamiento y protección de la textura:Los productos de queso procesado son sensibles al cizallamiento mecánico. La rotación a alta velocidad puede provocar separación de grasa (salida de aceite) o pérdida de la consistencia cremosa deseada, degradando la experiencia del consumidor.
¿Por qué elegir las soluciones de transferencia de queso Bonve?
Bonve proporciona una solución fiable, higiénica y eficiente para las demandas específicas del procesamiento de queso:
Transferencia suave de bajo cizallamiento:Nuestro diseño de rotor de gran volumen y funcionamiento a baja velocidad proporcionan una acción de bombeo "suave". Esto garantiza que la cuajada de queso permanezca intacta y que el queso procesado mantenga su textura lisa y uniforme sin degradación.
Manipulación superior de productos viscosos con camisas de calentamiento:Las bombas Bonve cuentan con potentes capacidades de autocebado. Para productos de queso sensibles a la temperatura, ofrecemos camisas de calentamiento opcionales para mantener una temperatura constante, evitando que el producto se solidifique y garantizando un flujo uniforme.
Cumplimiento higiénico definitivo:Con un diseño interno sin zonas muertas y superficies pulidas de SS316L, las bombas Bonve eliminan los riesgos de crecimiento bacteriano. El robusto sistema de sello mecánico evita fugas del producto y protege los medios lácteos de alto valor frente a la contaminación externa.
Fiabilidad operativa y menor tiempo de inactividad:Diseñadas para un funcionamiento intensivo 24/7, nuestras bombas reducen el mantenimiento no planificado, mejorando la eficiencia general de su línea de producción láctea.
Intercambiable
1.Rotores intercambiables, una bomba con múltiples usos.
2.Sello específico para cada aplicación, garantiza cero fugas.
Mantenimiento sencillo
1.Estructura compacta, fácil montaje y desmontaje.
2.Mantenimiento en el lugar, fácil limpieza. Compatible con CIP y SIP.
3.Pocas piezas de desgaste, bajo mantenimiento.
Larga vida útil
1.Todas las piezas principales se procesan mediante CNC, fabricación de alta precisión.
2.No hay contacto entre los rotores ni entre los rotores y la cámara de la bomba.
3.Seis rodamientos con disposición independiente, alto equilibrio.
4.El anillo de sello ajustable prolonga la vida útil del eje.
5.Ajuste síncrono mediante chaveta del eje, sin problemas de colisión del rotor.
Bonve tiene una ventaja sobre las bombas lobulares que ninguna otra empresa puede igualar.
1.Rotor:El error de los rotores procesados mediante CNC es extremadamente pequeño. El rotor único sella perfectamente la entrada y salida de la bomba. El grado de vacío de la bomba alcanza hasta -0.095MPA. El material y el tipo de rotor pueden seleccionarse según las características del producto bombeado.
2.Eje:El eje de transmisión se procesa mediante un centro de mecanizado CNC, con características de alta precisión, alta resistencia a la flexión y fuerte resistencia al desgaste.
3.Cavidad de la bomba: La cavidad de la bomba está sellada por una cubierta de bomba que se puede abrir rápidamente, lo que permite un mantenimiento rápido de la bomba. El cuerpo de la bomba se procesa mediante mecanizado CNC.
4.Engranajes:Los engranajes síncronos de alta precisión y alto estándar tienen un buen engrane, transmisión suave, bajo nivel de ruido y excelente capacidad de carga.
5.Sello mecánico:El material y el tipo de sello se seleccionan según las características del producto bombeado, para garantizar cero fugas, sin contaminación y una producción más respetuosa con el medio ambiente.
6.Rodamientos:Seis rodamientos dispuestos de forma independiente aumentan la concentricidad del funcionamiento de la bomba, mejoran la capacidad de carga del eje y hacen que la bomba funcione de manera más estable, aumentando así la vida útil del eje y del sello mecánico.
7.Caja de engranajes: La caja de engranajes se procesa mediante CNC, con alta precisión, alta concentricidad y gran versatilidad.
8.Husillo:Utilizamos estrías en los rodamientos y el husillo, lo que hace que la bomba sea menos propensa a deslizarse. La estría de alta precisión permite que la bomba funcione con mayor suavidad y la vida útil es mucho más larga que la de sus competidores.
Más aplicaciones
Además de las aplicaciones de transferencia de chocolate, las bombas lobulares de acero inoxidable Bonve se utilizan ampliamente en las industrias alimentaria, láctea, de confitería, bebidas y vino. Los medios de transferencia habituales incluyen: leche condensada, queso, mayonesa, yogur, miel, jarabe, sacarosa, kétchup, pasta de tomate, mantequilla, zumo concentrado, mermelada, helado, pasta de levadura, pasta de carne, gelatina, condimentos, proteína de soja, diversas bebidas y vino.
Principio de funcionamiento
Bombas lobulares Bonve básicamente constan de dos rotores lobulares, que giran de forma sincronizada accionados por un par de engranajes síncronos en la caja de engranajes. Los rotores son impulsados por el eje principal y el eje secundario para girar en una dirección inversa sincronizada, lo que cambia la capacidad de la bomba, genera un alto vacío y presión de descarga, formando así un bombeo eficiente. Se mantiene una separación entre los rotores y entre la carcasa de la bomba, sin fricción, con larga vida útil, sin daños y sin reacción física ni química con los productos bombeados.
Diagrama del rotor de dos lóbulos
Diagrama del rotor de tres lóbulos
Partes principales de la bomba completa
Las bombas completas Bonve suelen estar compuestas por una bomba de eje desnudo, acoplamiento y su protector, motorreductor y placa base. Con su pedido, se suministra la bomba de eje desnudo o la bomba completa.
Estructura de la bomba de eje desnudo
Según la dirección del puerto, disponemos de bombas con puerto horizontal y puerto vertical para adaptarnos a la instalación en su lugar de trabajo.
Detalles de la estructura
Tipos de bombas completas
Parámetros técnicos
|
Modelo |
Desplaza -miento |
RPM |
Caudal |
Pres. de descarga |
Potencia |
Vacío |
Tamaño del puerto |
Máx viscosidad |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0.37-1.1 |
-0.080 |
25 |
1,500,000 |
|
40BV12-2 |
0.15 |
10-1000 |
0-2 |
0-1.2 |
0.75-2.2 |
-0.080 |
40 |
1,500,000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1,500,000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1,500,000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1,500,000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1,500,000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1,500,000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1,500,000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1,500,000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1,500,000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1,500,000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1,500,000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1,500,000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1,500,000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1,500,000 |
Nota:
1. Medio probado: agua.
2. La velocidad, el caudal, la potencia eléctrica y la presión se verificarán según las diferentes propiedades del producto.
Pautas de selección
|
Su industria |
|
||
|
Acerca del medio de bombeo |
Nombre: |
||
|
Densidad (g/m³): |
|||
|
Viscosidad (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de pH: |
|||
|
Contenido de sólidos (%): |
|||
|
Tamaño de sólidos (mm): |
|||
|
Lado de succión |
Presión: Positiva ( ) bar; Negativa ( ) bar |
Altura (m): |
|
|
Longitud de la tubería de succión (m): |
Diámetro (mm): |
||
|
Codos (Pzas.): |
Pieza en T (Pzas.): |
Válvulas (Pzas.): |
|
|
Lado de descarga |
Presión (MPa): |
||
|
Longitud de la tubería de descarga vertical (m): Longitud total de la tubería de descarga (m): |
Diámetro (mm): |
||
|
Codos (Pzas.): |
Pieza en T (Pzas.): |
Válvulas (Pzas.): |
|
|
Caudal requerido (L/H) |
Caudal de funcionamiento: |
Caudal máximo: |
|
|
Material requerido de la bomba |
SS304 ( ) SS316 ( ) SS316L ( ) Acero inoxidable dúplex ( ) |
||
|
Motor requerido |
Fase: Monofásica ( ) Trifásica ( ) |
Voltaje (V): |
Frecuencia (Hz): |
|
Grado IP: |
Eficiencia energética: |
Antiexplosivo: |
|
|
Tipo de instalación |
Fija ( ) |
Móvil ( ) |
Fija con patas de ajuste ( ) |
|
Otros |
|
||
8 pasos como guía para seleccionar la bomba Bonve
1. Nombre de su producto
2. Viscosidad del producto en la bomba, la tubería y en reposo
3. ¿Hay sólidos presentes? Si es así, indique cuáles son y el porcentaje de concentración
4. Gravedad específica
5. Capacidad requerida
6. Temperatura de bombeo
7. Presión de descarga o esquema del sistema de tuberías
8. Presión de succión o esquema del sistema de tuberías
Sobre nosotros
BONVE es un fabricante líder chino de BOMBAS DE LÓBULOS ROTATIVOS y MEZCLADORES HOMOGENEIZADORES. Proporciona a sus clientes soluciones personalizadas de bombeo y mezcla y resuelve sus problemas durante la producción.
Las bombas y mezcladores Bonve se utilizan ampliamente en alimentos, lácteos, bebidas, productos químicos, pulpa y papel, jabones y detergentes, productos farmacéuticos, pesticidas, recubrimientos, etc. Para 2024, Bonve había atendido a más de 8.000 clientes en diversas industrias y contaba con más de 100.000 bombas funcionando en todo el mundo.
Una y otra vez, las empresas especifican las bombas Bonve como el equipo "estándar" para sus procesos de fabricación. Esperamos ser socios suyos.
Certificado
Los certificados ISO9001, ISO14001 e ISO45001 de Bonve garantizan la consistencia de la calidad, la fiabilidad del cumplimiento, la responsabilidad ambiental y la eficiencia operativa, ofreciendo asociaciones confiables y sostenibles para nuestros clientes.
Con los certificados CE y FDA, las bombas Bonve son reconocidas mundialmente. Estos certificados abren las puertas a los principales mercados y son una prueba de la excelencia de nuestras bombas para usted.
Cómo comentan los clientes sobre la bomba de lóbulos Bonve
Comentario sobre el acabado superficial de las bombas
Trabajamos con un revendedor de la industria alimentaria y están muy satisfechos con el acabado superficial liso de la bomba de lóbulos Bonve y su precio.
Si su equipo enfrenta problemas similares, ya sean materiales deficientes, acabados inconsistentes o equipos que no cumplen con las normas, conectemos. Estamos aquí para ofrecer la misma tranquilidad y rendimiento a sus operaciones.
Comentarios sobre la estructura interna y el funcionamiento de la bomba de lóbulos Bonve
Trabajamos con empresas de la industria química y están satisfechas con el funcionamiento silencioso y suave de nuestra bomba. Si desea eliminar problemas de uso similares de sus bombas existentes, estamos preparados para proporcionarle la misma solución de alto valor.
Preguntas frecuentes
1. Política de garantía
Estándar: 15 meses desde la fecha de fabricación.
Servicio: Piezas de repuesto gratuitas en un plazo de 3 días laborables para problemas de calidad no causados por personas.
Garantía extendida: Disponible bajo solicitud (por ejemplo, para proyectos).
2. Guía de operación
Se proporciona un manual completo en inglés (instalación, operación) y archivos de capacitación (mantenimiento, resolución de problemas).
Soporte técnico remoto disponible si es necesario.
3. Organización del envío
Colaboramos con transportistas confiables; ofrecemos transporte marítimo (estándar) o aéreo.
Comparta su puerto/aeropuerto más cercano para cotizaciones CIF (costo + seguro + flete).
4. Condiciones de pago
TT (Transferencia telegráfica) o LC (Carta de crédito).
5. Tiempo de entrega
Bombas con eje libre: 7 días laborables (estándar).
Bombas completas con motor: 20 días laborables (estándar).
6. Embalaje
Cajas sólidas de madera contrachapada libres de fumigación.
7. Confirmación de especificaciones antes del pedido
Enviamos un formulario de especificaciones (caudal, altura, etc.) para confirmación; dibujos técnicos/fotos disponibles si es necesario.
8. Soporte posterior a la garantía
Piezas de pago (precios preferenciales, entrega en 3-5 días laborables).
Ayuda técnica de pago en sitio/remota; planes de mantenimiento anual personalizados para clientes a largo plazo.
9. Soluciones personalizadas
Admitido: Ajuste de material (acero inoxidable/hierro fundido), parámetros (caudal/altura) o diseño (vertical/móvil).
Plazo de entrega: 20-30 días laborables (varía según la complejidad); se proporcionan actualizaciones del progreso.
