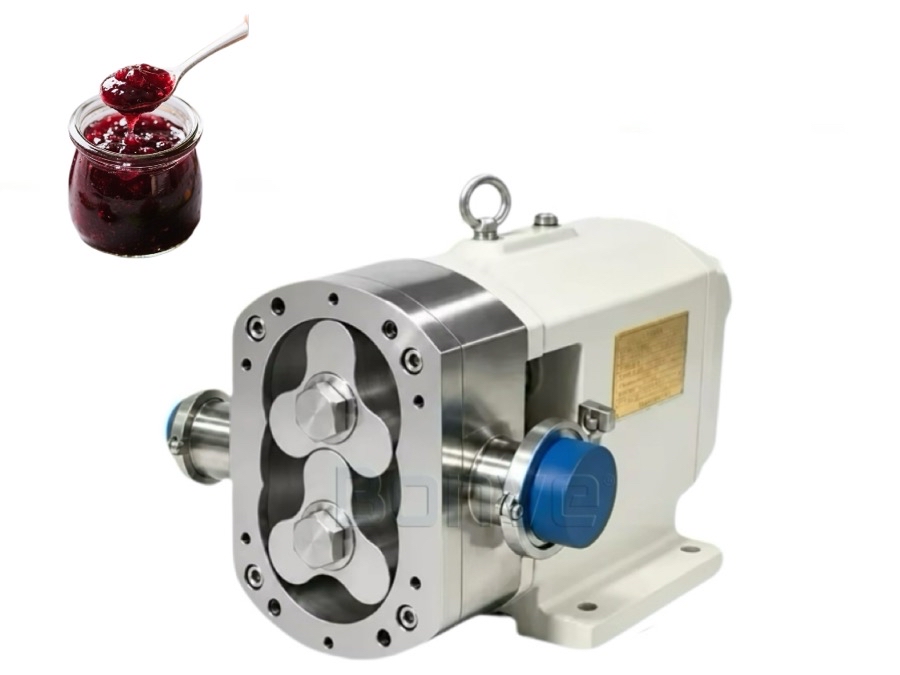

Bomba rotativa de lóbulos de acero inoxidable sanitaria para la transferencia de mermeladas y frutas de alta viscosidad.
Bomba rotativa de lóbulos sanitarios Bonve: solución premium para rellenos de mermeladas y frutas.
Las mermeladas, conservas, confituras y rellenos de frutas son fluidos complejos no newtonianos. Suelen contener un alto contenido de azúcar, pulpa de fruta, fibras e incluso trozos de fruta entera, lo que los convierte en algunos de los materiales más difíciles de bombear en la industria alimentaria.
Las líneas de producción se enfrentan a varios desafíos críticos:
Preservación de la integridad de la fruta
Las fresas enteras, las rodajas de melocotón o la pulpa de cítricos deben permanecer intactas durante el transporte. El aplastamiento mecánico o el corte excesivo destruyen la textura visible de la fruta, lo que reduce la calidad del producto y su atractivo para el consumidor. Un bombeo suave no es opcional, sino esencial.
Manejo de la alta viscosidad y la pegajosidad del azúcar
Las mermeladas con alto contenido de azúcar presentan una viscosidad extrema y una fuerte adhesión. Las bombas convencionales sufren de cavitación, baja succión y obstrucciones frecuentes. Las fluctuaciones de temperatura también pueden provocar cristalización o solidificación, lo que conlleva paradas de producción.
Sensibilidad al corte y protección de la textura
La tensión mecánica excesiva rompe las redes de pectina, provocando sinéresis o pérdida de la estructura del gel. El resultado es un producto líquido y poco atractivo que no cumple con los estándares de calidad.
Seguridad higiénica y compatibilidad con CIP
La producción de mermelada requiere un estricto control de higiene. Las bombas con zonas muertas o estructuras internas complejas se convierten en caldo de cultivo para las bacterias y son difíciles de limpiar, lo que conlleva el riesgo de contaminación y costosos rechazos de lotes.
¿Por qué elegir Bonve para la transferencia de mermeladas y rellenos de frutas?
Bonve ofrece una solución de bombeo higiénica, fiable y respetuosa con el producto, adaptada a las exigencias específicas del procesamiento de frutas:
Transferencia suave de baja cizalladura
Nuestro diseño de rotor de gran volumen, combinado con un funcionamiento a baja velocidad, garantiza un bombeo suave. Los trozos de fruta permanecen enteros, las estructuras de pectina se mantienen intactas y su mermelada conserva su excelente consistencia gelatinosa, tal como debe ser.
Manejo superior de la viscosidad con camisas calefactoras
Las bombas Bonve ofrecen una potente capacidad de autocebado. Para recetas con alto contenido de azúcar o sensibles a la temperatura, ofrecemos camisas calefactoras opcionales para mantener una temperatura de flujo óptima, evitando la cristalización del azúcar y garantizando una transferencia fluida e ininterrumpida, incluso en ambientes fríos.
Máximo cumplimiento higiénico
El diseño interno sin espacios muertos, las superficies de contacto de acero inoxidable SS316L totalmente pulidas y los materiales que cumplen con las normas de la FDA eliminan los riesgos bacterianos. El robusto sistema de sellado mecánico evita fugas y protege sus valiosos cultivos de frutas de la contaminación externa.
Fiabilidad operativa y tiempo de inactividad mínimo
Diseñadas para una producción intensiva las 24 horas del día, los 7 días de la semana, nuestras bombas reducen el mantenimiento no planificado, mejoran la eficiencia general de la línea y le brindan tranquilidad durante las temporadas altas.
Control de la alta viscosidad y pegajosidad:Materiales como el queso crema o la masa de queso fundido presentan una viscosidad y propiedades adhesivas extremas. Las bombas convencionales suelen sufrir cavitación, baja eficiencia de succión o bloqueos completos de las tuberías.
Sensibilidad al corte y protección de la textura:Los productos de queso procesado son sensibles al esfuerzo cortante mecánico. La rotación a alta velocidad puede provocar la separación de la grasa (elución del aceite) o la pérdida de la consistencia cremosa deseada, lo que perjudica la experiencia del consumidor.
Intercambiable
1. Rotores intercambiables, una bomba multiusos.
2. Sello específico para cada aplicación, que garantiza cero fugas.
Fácil mantenimiento
1. Estructura compacta, fácil montaje y desmontaje.
2. Mantenimiento integrado, fácil limpieza. Apto para CIP y SIP.
3. Pocas piezas de desgaste, bajo mantenimiento.
Larga vida
1. Todas las piezas principales se fabrican mediante CNC, lo que garantiza una alta precisión.
2. No debe haber contacto entre los rotores, ni entre los rotores y la cámara de la bomba.
3. Seis cojinetes con disposición independiente, alto equilibrio.
4. El anillo de sellado ajustable prolonga la vida útil del eje.
5. Ajuste síncrono de la llave del eje, sin problemas de colisión del rotor.
Bonve tiene una ventaja sobre las bombas de lóbulos que ninguna otra compañía puede igualar.
1. Rotor:El margen de error de los rotores mecanizados por CNC es mínimo. El exclusivo rotor sella perfectamente la entrada y la salida de la bomba. El grado de vacío de la bomba alcanza hasta -0,095 MPa. El material y el tipo de rotor se pueden seleccionar según las características del producto bombeado.
2. Eje: El eje de transmisión se procesa mediante un centro de mecanizado CNC, que se caracteriza por su alta precisión, alta resistencia a la flexión y gran resistencia al desgaste.
3. Cavidad de la bomba: La cavidad de la bomba está sellada mediante una tapa que se puede abrir rápidamente, lo que permite un mantenimiento ágil. El cuerpo de la bomba está mecanizado por CNC.
4. Engranajes:Los engranajes síncronos de alta precisión y alto estándar ofrecen un buen acoplamiento, una transmisión suave, bajo nivel de ruido y una excelente capacidad de carga.
5. Sello mecánico:El material y el tipo de sello se seleccionan según las características del producto bombeado, para garantizar cero fugas, ausencia de contaminación y una producción más respetuosa con el medio ambiente.
6. Rodamientos: Seis cojinetes dispuestos de forma independiente aumentan la concentricidad del funcionamiento de la bomba, mejoran la capacidad de carga del eje y hacen que el funcionamiento de la bomba sea más estable, aumentando así la vida útil del eje y del sello mecánico.
7. Caja de cambios: La caja de engranajes se fabrica mediante control numérico computarizado (CNC), lo que garantiza alta precisión, alta concentricidad y gran versatilidad.
8. Husillo:Utilizamos estrías en los cojinetes y el eje, lo que reduce la probabilidad de deslizamiento de la bomba. Las estrías de alta precisión permiten un funcionamiento más suave y una vida útil mucho mayor que la de otros modelos similares.
More applications
In addition to chocolate transfer applications,Bonve stainless steel lobe pumps are widely used in the food, dairy, confectionery, beverage, and wine industries. Typical transfer media include: condensed milk, cheese, mayonnaise, yogurt, honey, syrup, sucrose, ketchup, tomato paste, butter, concentrated juice, jam, ice cream, yeast slurry, meat paste, jelly, condiments, soy protein, various beverages, and wine.
Working Principle
Bonve lobe pumps basically consist of two lobe rotors, which rotate synchronously driven by a pair of synchronous gears in the gearbox. The rotors are driven by the main shaft and sub-shaft to rotate in a synchronous reverse direction, which changes the pump capacity, builds up high vacuum and discharge pressure, thus an efficient pumping is formed. Gap is kept between the rotors and between the pump casing, no friction, long life, no damage, no physical and chemical reaction to the pumped products.
Bi-wing rotor diagram
Tri-lobe rotors diagram
Main Parts of the Complete Pump
Bonve complete pumps are usually composed of bare shaft pump, coupling and its guard, geared motor and baseplae. With your order, bare shaft pump or complete pump is supplied.
Bare Shaft Pump Structure
Based on the port direction, we have the pump with horizontal port and vertical port to meet your site installation.
Structure Details
Complete Pump Types
Technical Parameters
|
Model |
Displace -ment |
RPM |
Flow |
Dis. Pre. |
Power |
Vacuum |
Port size |
Max viscosity |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0.37-1.1 |
-0.080 |
25 |
1,500,000 |
|
40BV12-2 |
0.15 |
10-1000 |
0-2 |
0-1.2 |
0.75-2.2 |
-0.080 |
40 |
1,500,000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1,500,000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1,500,000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1,500,000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1,500,000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1,500,000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1,500,000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1,500,000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1,500,000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1,500,000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1,500,000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1,500,000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1,500,000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1,500,000 |
Note:
1. Tested medium: water.
2. Speed, flow rate, electrical power and pressure will be varified according to different product properties.
Selection Guidelines
|
Your Industry |
|
||
|
About pump medium |
Name: |
||
|
Density (g/m³): |
|||
|
Viscosity (mPa.s): |
|||
|
Temperature (℃): |
|||
|
PH value: |
|||
|
Solid content (%): |
|||
|
Solid size (mm): |
|||
|
Suction side |
Pressure: Positive ( ) bar; Negtive ( ) bar |
How high (m): |
|
|
Suction pipe length (m): |
Diameter (mm): |
||
|
Bends (Pcs): |
T-piece (Pcs): |
Valves (Pcs): |
|
|
Discharge side |
Pressure (Mpa): |
||
|
Vertical delivery pipe length (m): Total delivery pipe length (m): |
Diameter (mm): |
||
|
Bends (Pcs): |
T-piece (Pcs): |
Valves (Pcs): |
|
|
Required flow rate (L/H) |
Operating flow: |
Max. flow: |
|
|
Pump material required |
SS304 ( ) SS316 ( ) SS316L ( ) Duplex stainless steel ( ) |
||
|
Motor required |
Phase: Single ( ) Three ( ) |
Voltage (V): |
Frequency (Hz): |
|
IP grade: |
Energy efficiency: |
Anti-explosive: |
|
|
Installation type |
Fixed ( ) |
Movable ( ) |
Fixed with adjusting feet ( ) |
|
Others |
|
||
8 steps for your guideline to select Bonve pump
1. Your product name
2. Product viscosity in pump, line and at rest
3. Are there any solids present, if so what are they and percentage concentration
4. Specific gravity
5. Capacity required
6. Pumping temperature
7. Discharge pressure or sketch of pipework system
8. Suction pressure or sketch of pipework system
About us
BONVE is a Chinese leading manufacturer in ROTARY LOBE PUMPS and HOMOGENIZER MIXERS. Providing its customers with customized pumping and mixing solutions and solving their problems during the production.
Bonve pumps and mixers are widely used in food, dairy, beverages, chemical, pulp&paper, soaps&detergents, pharmaceuticals, pesticide, coatings etc. By 2024, Bonve served 8,000+ customers in various industries and 100,000+ pumps running in the worldwide.
Time and again companies specify Bonve pumps as the "standard" equipment for their manufacturing processed. We are looking forward to be partner with you.
Certificate
Bonve ISO9001, ISO14001, ISO45001 certificates ensure quality consistency, compliance reliability, environmental responsibility, and operational efficiency, delivering trustworthy and sustainable partnerships for our clients.
With CE and FDA certificates,Bonve pumps are globally recognized. These certificates open doors to major markets, and they're a testament to our pumps excellence for you.
How customers' comments on Bonve Lobe pump
Comment on the pumps surface finish
Trabajamos con un vendedor del sector alimentario y están muy contentos con el acabado liso de la superficie de la bomba de lóbulos Bonve y con su precio.
Si su equipo se enfrenta a problemas similares —ya sean materiales de baja calidad, acabados inconsistentes o equipos que no cumplen con las normativas—, contáctenos. Estamos aquí para brindarle la misma tranquilidad y rendimiento a sus operaciones.
Comentarios sobre la estructura interna y el funcionamiento de la bomba de lóbulos Bonve.
Hemos colaborado con empresas del sector químico y están satisfechas con el funcionamiento silencioso y fluido de nuestras bombas. Si desea solucionar los problemas de funcionamiento de sus bombas actuales, estamos listos para ofrecerle la misma solución de alto valor.
Preguntas frecuentes
1. Política de garantía
Estándar: 15 meses a partir de la fecha de fabricación.
Servicio: Reemplazo gratuito de piezas en un plazo de 3 días laborables para problemas de calidad no atribuibles al usuario.
Garantía extendida: Disponible bajo petición (por ejemplo, para proyectos).
2. Guía de Operación
Se suministra con un manual completo en inglés (instalación, funcionamiento) y archivos de formación (mantenimiento, solución de problemas).
Soporte técnico remoto disponible si fuera necesario.
3. Acuerdo de envío
Colaborar con transitarios fiables; ofrecer transporte marítimo (estándar) o aéreo.
Indique su puerto/aeropuerto más cercano para obtener cotizaciones CIF (costo + seguro + flete).
4. Condiciones de pago
TT (Transferencia Telegráfica) o LC (Carta de Crédito).
5. Plazo de entrega
Bombas de eje desnudo: 7 días laborables (estándar).
Bombas completas con motor: 20 días laborables (estándar).
6. Embalaje
Cajas de madera contrachapada resistente a la fumigación.
7. Confirmación de especificaciones para pedidos anticipados
Enviamos un formulario con las especificaciones (caudal, altura de elevación, etc.) para su confirmación; disponemos de planos técnicos y fotografías si fuera necesario.
8. Soporte post-garantía
Piezas de pago (precios preferenciales, entrega en 3-5 días laborables).
Asistencia técnica remunerada, tanto presencial como remota; planes de mantenimiento anuales personalizados para clientes a largo plazo.
9. Soluciones a medida
Compatible con: Ajuste del material (acero inoxidable/hierro fundido), parámetros (caudal/altura de elevación) o diseño (vertical/móvil).
Plazo de entrega: 20-30 días laborables (varía según la complejidad); se proporcionarán actualizaciones sobre el progreso.
